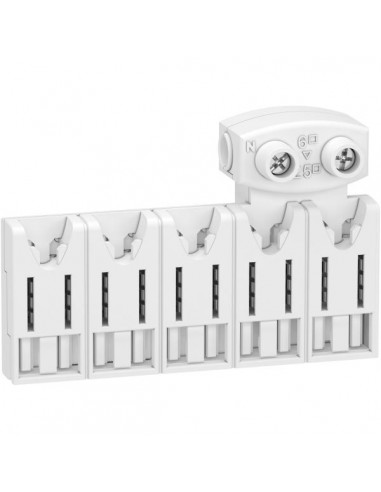

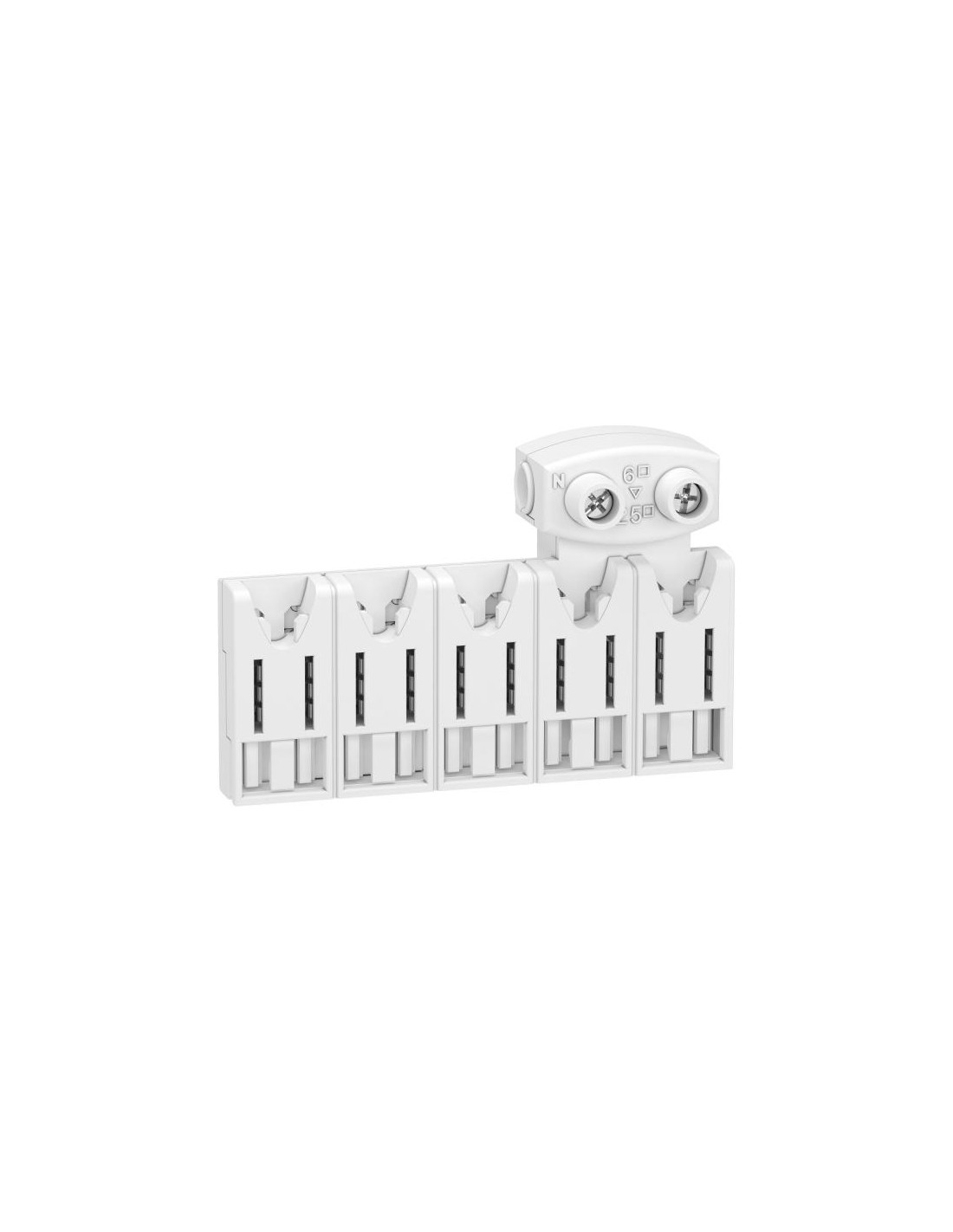

Schneider Electric Schneider - R9EXHC05 - Resi9 XE - répartiteur système embrochable - 5 modules - avec connecteur

Répartiteur système embrochable Resi9 XE - 5 modules avec connecteur

Le répartiteur Schneider Electric R9EXHC05 distribue le courant sur la rangée du tableau électrique Resi9 de façon sécurisée grâce à ses connexions IP2X. Il se clipse à l'arrière des rails des coffrets Resi9 et Pragma et permet le raccordement sans vis, d'un seul geste, des appareillages embrochables de la gamme Resi9 XE. Format compact, idéal pour créer un groupe de circuits sur une partie de rangée.

Caractéristiques techniques

• Référence : R9EXHC05
• Gamme : Resi9 XE - système embrochable
• Nombre de modules : 5 modules de 18 mm (10 pas de 9 mm)
• Pôles : 1P+N (Ph/N)
• Courant assigné d'emploi (Ie) : 63 A à 40 °C
• Tension assignée d'emploi (Ue) : 230 V CA
• Tension assignée d'isolement : 250 V CA
• Connexions : IP2X, protégées contre les contacts directs
• Connecteur : à vis, pour câbles jusqu'à 16 mm²
• Capacité : 1 interrupteur différentiel + jusqu'à 3 disjoncteurs embrochables
• Longueur : 90 mm
• Montage : horizontal, clipsage à l'arrière des rails Resi9 et Pragma
• Couleur : blanc RAL 9003
• Norme : EN/CEI 60898 - CE

Alimentation et utilisation

Le répartiteur peut être alimenté par un interrupteur différentiel XE embroché directement, ou via son connecteur par un câble d'alimentation protégé en amont. Le connecteur permet également d'alimenter des appareillages non embrochables (télérupteurs, contacteurs, minuteries) ou un second répartiteur sur une autre rangée.

Avantages

Un répartiteur XE est indispensable pour utiliser les produits embrochables Resi9 XE. Il garantit un montage rapide et propre du tableau et assure la tenue des connexions dans le temps. Disponible en versions 5, 8, 13 ou 18 modules avec connecteur.
