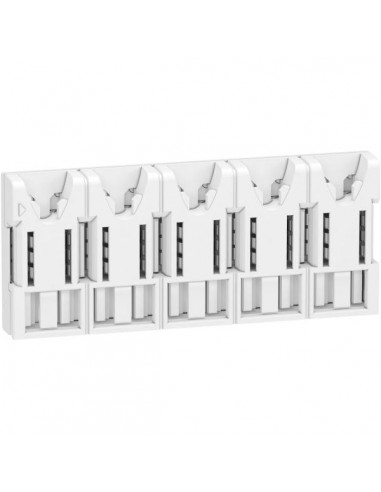

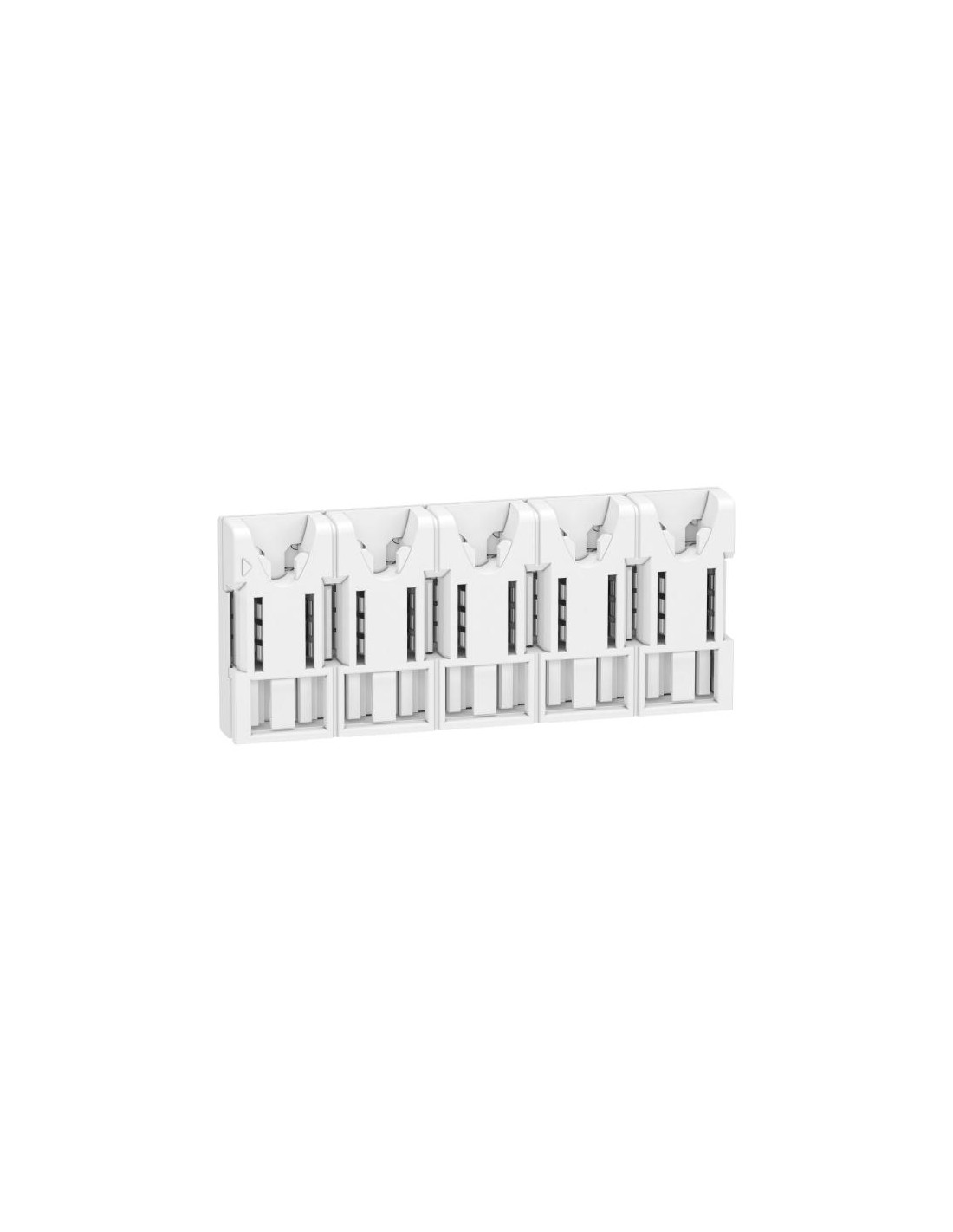

Schneider - R9EXHS10 - Resi9 XE - répartiteur système embrochable - 10 modules - sans connecteur

Répartiteur système embrochable Resi9 XE - 10 modules sans connecteur

Le répartiteur Schneider Electric R9EXHS10 distribue le courant sur la rangée du tableau électrique Resi9 de façon sécurisée grâce à ses connexions IP2X. Version sans connecteur : il s'alimente directement par un interrupteur différentiel Resi9 XE embroché en tête de rangée. Le raccordement des appareillages embrochables se fait sans vis, d'un seul geste.

Caractéristiques techniques

• Référence : R9EXHS10
• Gamme : Resi9 XE - système embrochable
• Nombre de modules : 10 modules de 18 mm (20 pas de 9 mm)
• Pôles : 1P+N (Ph/N)
• Courant assigné d'emploi (Ie) : 63 A à 40 °C
• Tension assignée d'emploi (Ue) : 230 V CA
• Tension assignée d'isolement : 250 V CA
• Connexions : IP2X, protégées contre les contacts directs
• Alimentation : directe par interrupteur différentiel XE embroché (sans borne)
• Capacité : 1 interrupteur différentiel + jusqu'à 8 disjoncteurs embrochables
• Hauteur x profondeur : 38 x 12 mm
• Montage : horizontal, clipsage à l'arrière des rails Resi9 et Pragma
• Couleur : blanc RAL 9003
• Norme : EN/CEI 60898 - CE

Avantages

Un répartiteur XE est indispensable pour utiliser les produits embrochables Resi9 XE. Il garantit un montage rapide et propre du tableau et assure la tenue des connexions dans le temps. Disponible en versions 5, 8, 10 ou 13 modules sans connecteur.
