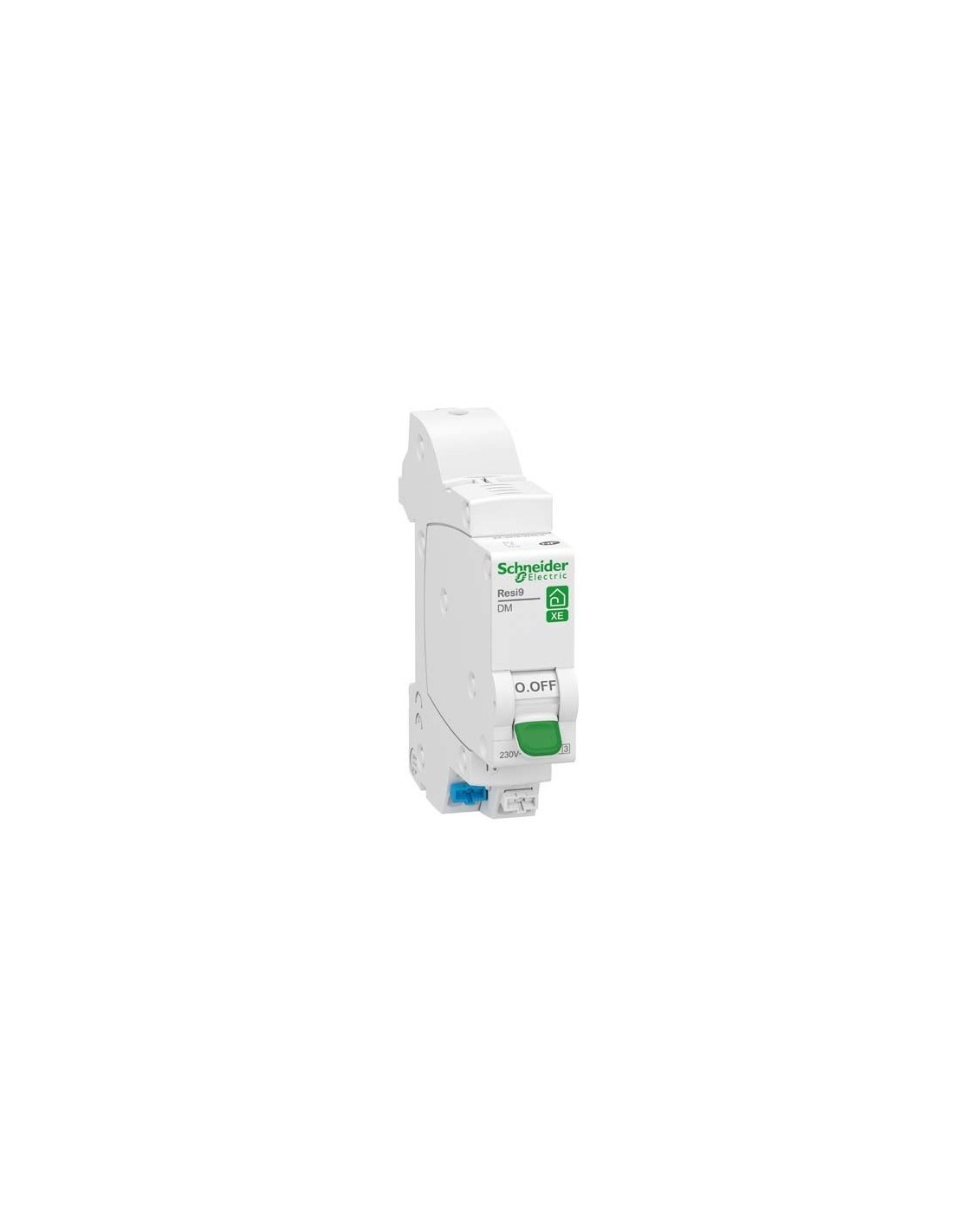

Schneider - R9EFC616 - Resi9 XE Disjoncteur embrochable 16A auto Ph+N courbe C 3kA

Disjoncteur Schneider Resi9 XE 16A courbe C – R9EFC616

Le disjoncteur modulaire Resi9 XE R9EFC616 assure la protection des circuits monophasés 230 V contre les surcharges et les courts-circuits. Son calibre 16 A convient particulièrement aux circuits de prises de courant et d'éclairage de l'habitat, dans le respect de la norme NF C 15-100.

Grâce à sa technologie embrochable XE, le disjoncteur s'enfiche directement sur le répartiteur XE : montage et connexion électrique sont simultanés, sans outil ni vissage. En aval, les bornes à connexion automatique reçoivent 2 conducteurs rigides ou souples sans embout de 1,5 à 2,5 mm², garantissant un serrage constant dans le temps.

Caractéristiques techniques

• Calibre : 16 A – 1P+N (neutre à gauche)
• Courbe de déclenchement : C (seuil magnétique 5 à 10 x In)
• Pouvoir de coupure : Icn 3000 A (3 kA) à 230 V CA 50 Hz selon EN/IEC 60898-1
• Déclencheur : thermique-magnétique
• Raccordement amont : embrochable sur répartiteur XE
• Raccordement aval : bornes automatiques, 2 câbles 1,5 à 2,5 mm² sans embout
• Largeur : 1 module de 18 mm (2 pas de 9 mm)
• Montage : encliquetable sur rail DIN
• Commande : maneton avec indication ON/OFF
• Coloris : blanc RAL 9003
• Certifications : CE, label NF

Bon à savoir

Pour intégrer un disjoncteur XE dans un tableau existant équipé de peignes classiques, utilisez l'accessoire de raccordement UniXE. La gamme Resi9 XE existe en calibres 2, 6, 10, 16, 20, 25 et 32 A pour équiper l'ensemble du tableau résidentiel.
