Schneider - R9EFC610 - Resi9 XE Disjoncteur embrochable 10A auto Ph+N courbe C 3kA

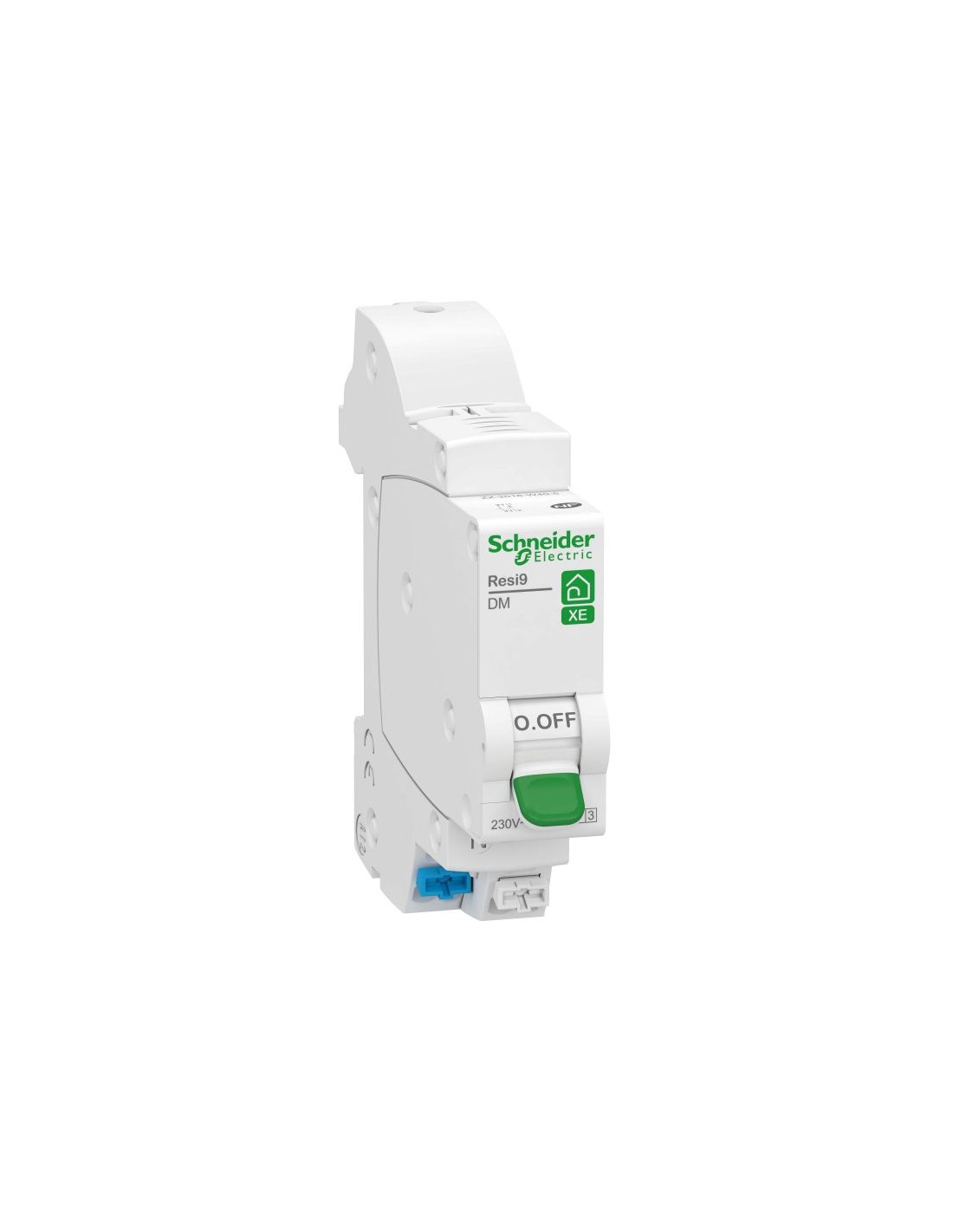

Disjoncteur Schneider Resi9 XE 10A courbe C – R9EFC610

Le disjoncteur modulaire Resi9 XE R9EFC610 protège les circuits monophasés 230 V contre les surcharges et les courts-circuits. Son calibre 10 A le destine principalement aux circuits d'éclairage et de volets roulants de l'habitat, conformément à la norme NF C 15-100.

Sa technologie embrochable XE supprime le câblage amont : le disjoncteur s'enfiche directement sur le répartiteur XE, le montage et l'alimentation se font en un seul geste, sans outil. En aval, les bornes à connexion automatique acceptent 2 conducteurs rigides ou souples sans embout de 1,5 à 2,5 mm², pour un contact fiable et durable.

Caractéristiques techniques

• Calibre : 10 A – 1P+N (neutre à gauche)
• Courbe de déclenchement : C (seuil magnétique 5 à 10 x In)
• Pouvoir de coupure : Icn 3000 A (3 kA) à 230 V CA 50 Hz selon EN/IEC 60898-1
• Déclencheur : thermique-magnétique
• Raccordement amont : embrochable sur répartiteur XE
• Raccordement aval : bornes automatiques, 2 câbles 1,5 à 2,5 mm² sans embout
• Largeur : 1 module de 18 mm (2 pas de 9 mm)
• Montage : encliquetable sur rail DIN
• Commande : maneton avec indication ON/OFF
• Coloris : blanc RAL 9003
• Certifications : CE, label NF

Bon à savoir

Pour ajouter un disjoncteur XE dans un tableau existant équipé de peignes classiques, Schneider propose l'accessoire de raccordement UniXE. La gamme Resi9 XE couvre les calibres 2, 6, 10, 16, 20, 25 et 32 A pour composer l'ensemble du tableau résidentiel.
