Schneider - R9EFC620 - Resi9 XE Disjoncteur embrochable 20A auto Ph+N courbe C 3kA

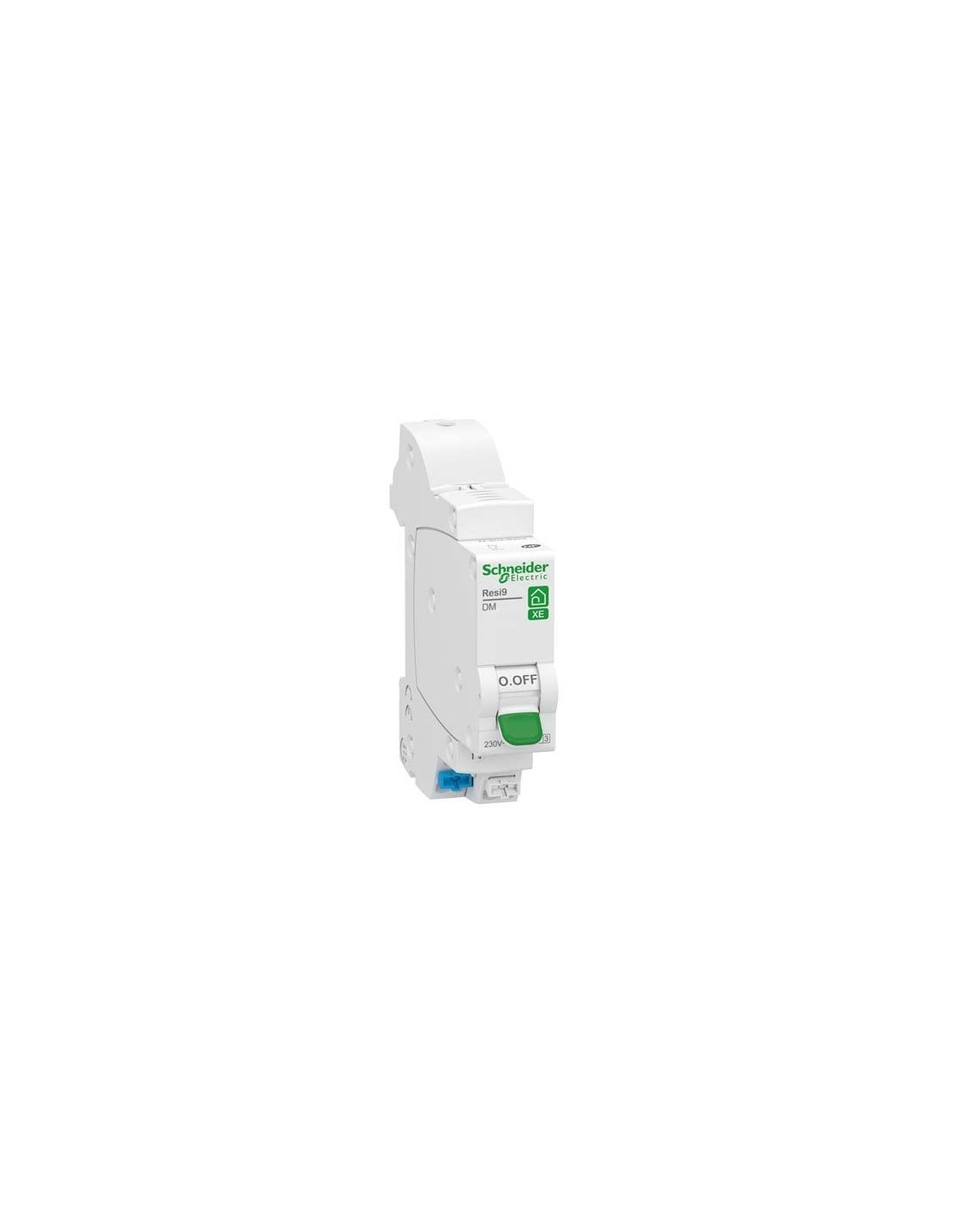

Disjoncteur Schneider Resi9 XE 20A courbe C – R9EFC620

Le disjoncteur modulaire Resi9 XE R9EFC620 protège les circuits monophasés 230 V contre les surcharges et les courts-circuits. Son calibre 20 A est adapté aux circuits de prises de courant en 2,5 mm² et aux circuits spécialisés de l'habitat (lave-linge, lave-vaisselle, four), conformément à la norme NF C 15-100.

Sa technologie embrochable XE simplifie l'installation : le disjoncteur s'enfiche directement sur le répartiteur XE, montage et alimentation en un seul geste, sans outil. En aval, les bornes à connexion automatique acceptent 2 conducteurs rigides ou souples sans embout de 1,5 à 2,5 mm².

Caractéristiques techniques

• Calibre : 20 A – 1P+N (neutre à gauche)
• Courbe de déclenchement : C (seuil magnétique 5 à 10 x In)
• Pouvoir de coupure : Icn 3000 A (3 kA) à 230 V CA 50 Hz selon EN/IEC 60898-1
• Déclencheur : thermique-magnétique
• Raccordement amont : embrochable sur répartiteur XE
• Raccordement aval : bornes automatiques, 2 câbles 1,5 à 2,5 mm² sans embout
• Largeur : 1 module de 18 mm (2 pas de 9 mm)
• Montage : encliquetable sur rail DIN
• Commande : maneton avec indication ON/OFF
• Coloris : blanc RAL 9003
• Certifications : CE, label NF

Bon à savoir

Pour ajouter un disjoncteur XE dans un tableau existant équipé de peignes classiques, l'accessoire de raccordement UniXE fait la jonction. La gamme Resi9 XE couvre les calibres 2, 6, 10, 16, 20, 25 et 32 A.
