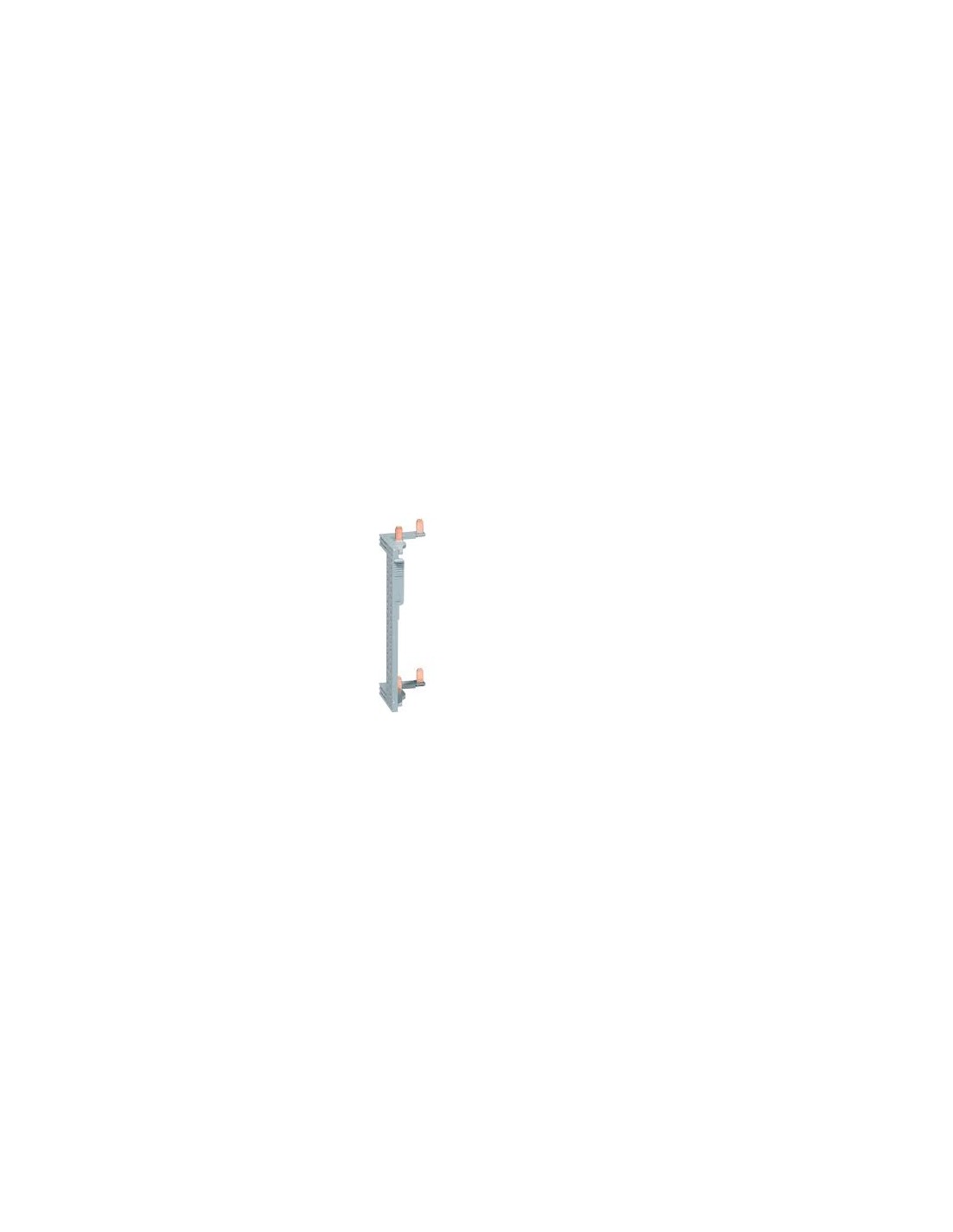

HAGER KCN225 - Peigne vertical d'alimentation 2 rangées entraxe 125 mm - 2P 63A

Peigne vertical Hager KCN225 — alimentation des interrupteurs différentiels sur 2 rangées

La barre d'alimentation verticale Hager KCN225 relie entre eux les interrupteurs différentiels placés en tête de rangée dans un coffret 2 rangées à entraxe 125 mm (gamme Gamma). Elle distribue la phase et le neutre sur les deux rangées et supprime les pontages en fil entre rangées : le câblage est plus rapide, plus propre et sans risque de desserrage dans le temps.

Ses languettes se raccordent directement dans les bornes des interrupteurs différentiels Hager à cages à vis. L'alimentation générale depuis le disjoncteur de branchement reste accessible par le haut du peigne.

Caractéristiques techniques

• Référence fabricant : KCN225 — EAN 3250613730130
• Type : peigne vertical d'alimentation bipolaire (phase + neutre), barre à languettes
• Nombre de rangées alimentées : 2 — Entraxe : 125 mm
• Courant assigné : 63 A — Section nominale : 10 mm²
• Raccordement de l'alimentation : cage à vis, jusqu'à 16 mm² rigide
• Tension maxi d'utilisation : 400 V — Tenue aux chocs : 4 kV
• Longueur : 146 mm
• Conformité : NF C 15-100

Conseils d'installation

À utiliser dans les coffrets Hager Gamma 2 rangées à entraxe 125 mm (GD213A et équivalents). Pour la distribution horizontale de chaque rangée vers les disjoncteurs, complétez avec les peignes 13 modules Hager KB163P (phase) et KB163N (neutre). Les versions 3 rangées et 4 rangées existent sous les références KCN325 et KCN425.
