HAGER CDA765F - Interrupteur différentiel 2P 63A 30mA type A à bornes décalées

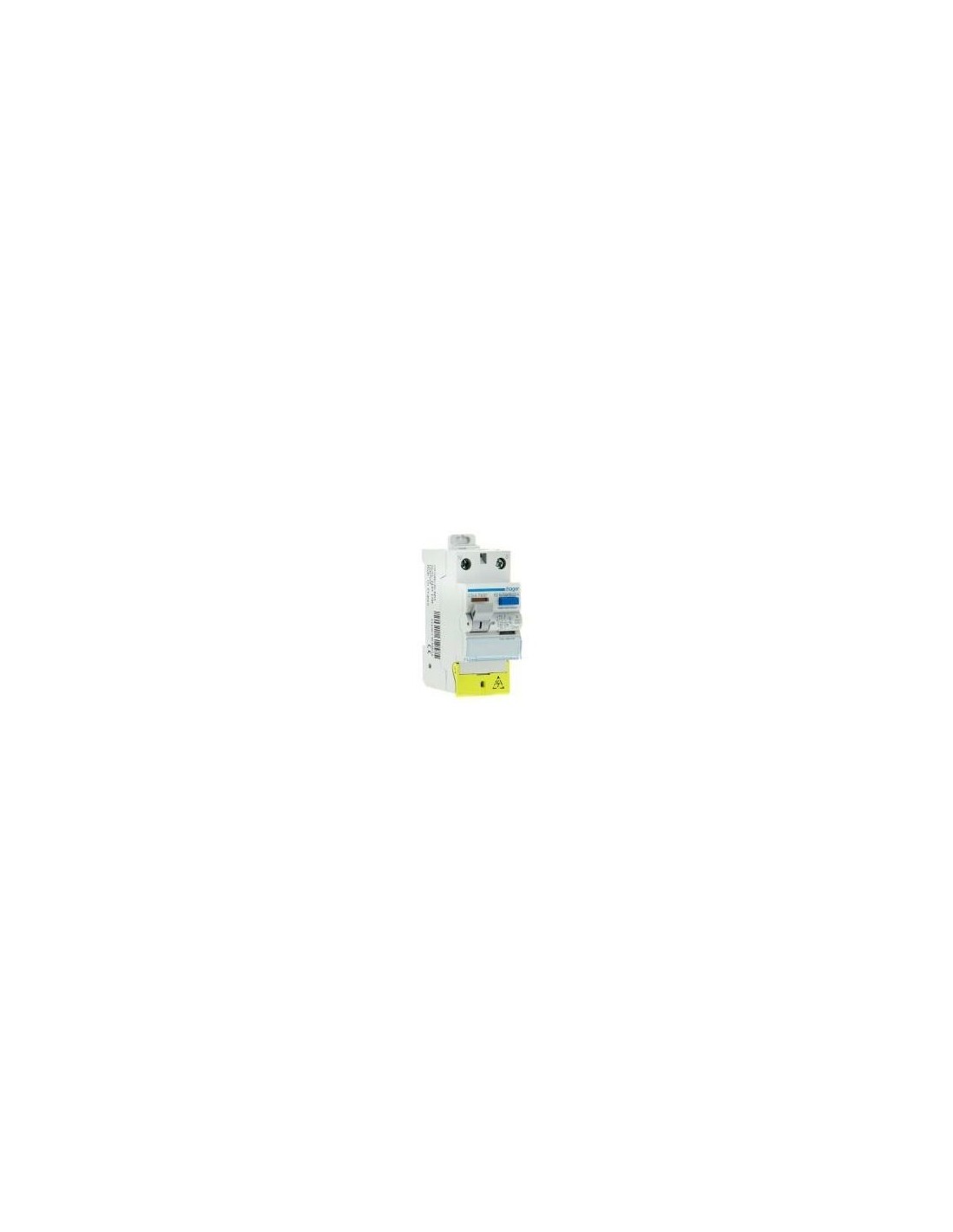

Interrupteur différentiel Hager CDA765F — 2P 63A 30mA type A à bornes décalées

L'interrupteur différentiel Hager CDA765F assure la protection des personnes contre les contacts indirects et des installations contre les courants de fuite à la terre. Avec sa sensibilité 30 mA et son calibre 63 A, il se place en tête de rangée dans les installations résidentielles et le petit tertiaire, conformément à la norme NF C 15-100.

Sa protection différentielle de type A détecte les défauts à composante alternative comme à composante continue pulsée : elle est obligatoire pour les circuits spécialisés tels que les plaques de cuisson, le lave-linge ou la recharge de véhicule électrique. Ses bornes décalées accélèrent le câblage : alimentation par le bas et pontage des disjoncteurs phase/neutre par le haut à l'aide d'une barre de pontage Hager.

Caractéristiques techniques

• Référence fabricant : CDA765F — EAN 3250611612575
• Nombre de pôles : 2P (1P+N) — Largeur : 2 modules
• Courant assigné : 63 A — Sensibilité différentielle : 30 mA, type A
• Tension assignée d'emploi : 230 V — 50 Hz
• Conformité : EN 61008-1
• Raccordement : bornes à vis décalées — rigide 1 à 25 mm², souple 1 à 16 mm²
• Équipement : visualisation du défaut différentiel, bouton test
• Montage : rail DIN — Indice de protection : IP20
• Température de service : -25 à +40 °C

Conseils d'installation

La norme NF C 15-100 impose au moins un interrupteur différentiel 30 mA de type A par logement, dédié aux circuits spécialisés (plaques de cuisson, lave-linge, borne de recharge). Avec un disjoncteur de branchement calibré 30/60 A, le calibre 63 A s'impose. L'interrupteur différentiel ne protège pas contre les courts-circuits : chaque circuit aval doit être protégé par son disjoncteur. Également disponible en version SanVis sous la référence CDA773F et en type AC sous la référence CDC764F.
