HAGER CDC742F - Interrupteur différentiel 2P 40A 30mA type AC à bornes décalées

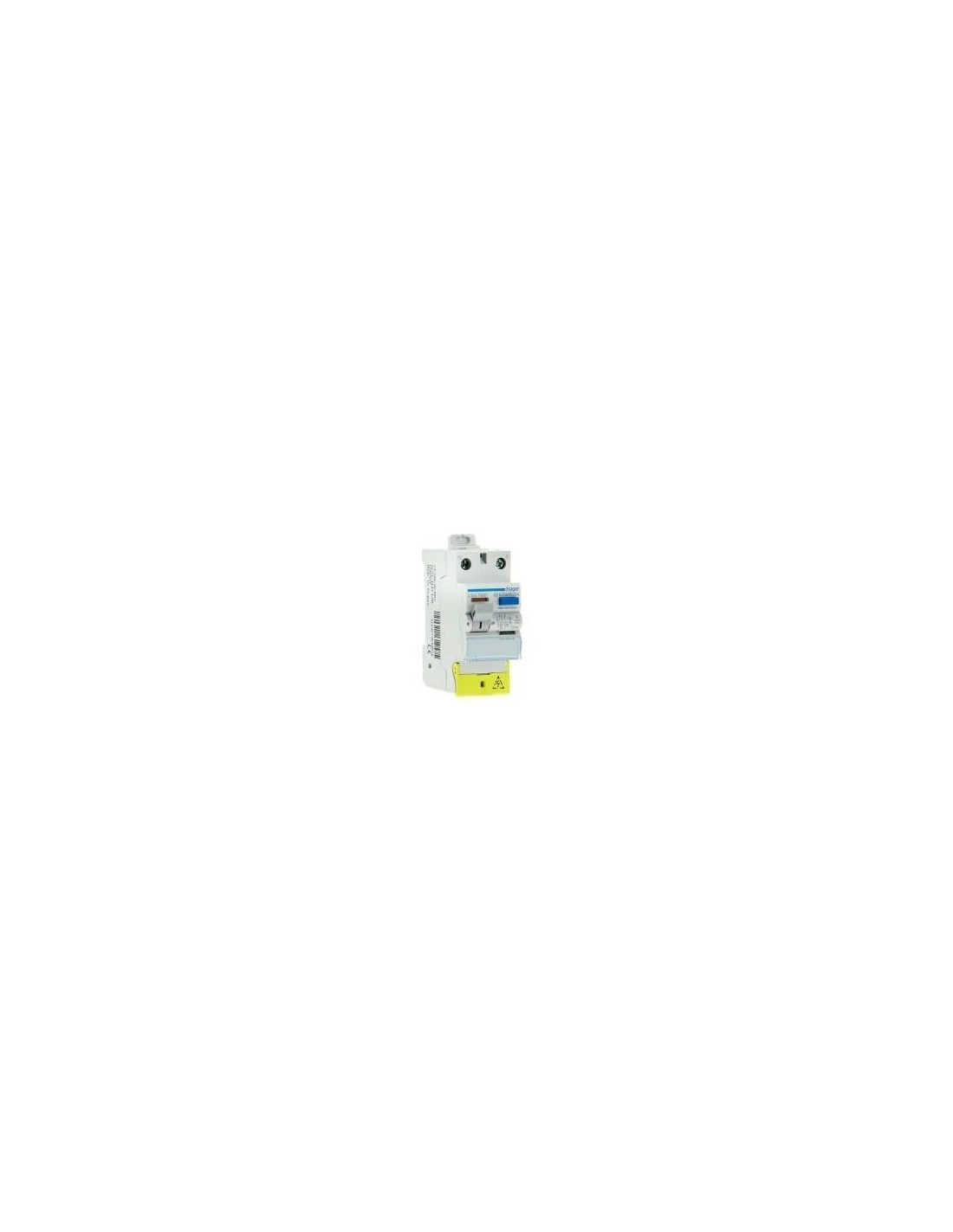

Interrupteur différentiel Hager CDC742F — 2P 40A 30mA type AC à bornes décalées

L'interrupteur différentiel Hager CDC742F assure la protection des personnes contre les contacts indirects et des installations contre les courants de fuite à la terre. Avec sa sensibilité 30 mA, il se place en tête de rangée pour protéger les circuits classiques du logement (éclairage, prises de courant), conformément à la norme NF C 15-100.

Sa conception à bornes décalées simplifie le câblage du tableau : l'alimentation se raccorde par le bas et le pontage des disjoncteurs phase/neutre s'effectue par le haut à l'aide d'une barre de pontage Hager. Résultat : une pose plus rapide, un encombrement réduit et un tableau plus lisible.

Caractéristiques techniques

• Référence fabricant : CDC742F — EAN 3250611612674
• Nombre de pôles : 2P (1P+N) — Largeur : 2 modules
• Courant assigné : 40 A — Sensibilité différentielle : 30 mA, type AC
• Tension assignée d'emploi : 230 V — 50 Hz
• Courant conditionnel de court-circuit (Inc) : 6 kA selon EN 61008-1
• Raccordement : bornes à vis décalées — rigide jusqu'à 25 mm², souple jusqu'à 16 mm² — couple de serrage 2,8 Nm
• Équipement : visualisation du défaut différentiel, porte-étiquette transparent, dispositif de verrouillage
• Montage : rail DIN symétrique — Indice de protection : IP20
• Dimensions (H × L × P) : 83 × 35 × 70 mm
• Température de service : -25 à +40 °C

Conseils d'installation

L'interrupteur différentiel ne protège pas contre les courts-circuits ni les surintensités : il doit être protégé en amont par un disjoncteur. Le type AC convient aux circuits standards (éclairage, prises) ; pour les circuits spécialisés comme les plaques de cuisson ou la recharge de véhicule, privilégiez un différentiel de type A. À associer aux coffrets Hager Gamma et aux peignes de pontage de la marque.
