HAGER MFS716 - Disjoncteur 1P+N 16A courbe C 3kA connexion SanVis - 1 module

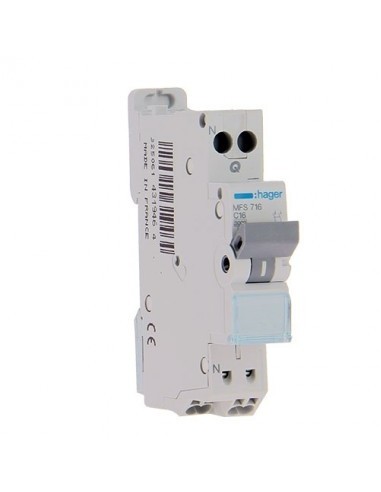

Disjoncteur Hager MFS716 — 1P+N 16A courbe C 3kA connexion SanVis

Le disjoncteur modulaire Hager MFS716 protège les circuits monophasés contre les surcharges et les courts-circuits dans les installations résidentielles à puissance limitée. Calibré à 16 A en courbe C, il convient aux circuits d'éclairage et de prises de courant en section 1,5 à 2,5 mm², conformément à la norme NF C 15-100.

Sa connexion automatique SanVis, en haut comme en bas, supprime le vissage des conducteurs : le câblage est plus rapide, plus sûr et sans risque de desserrage dans le temps. Les bornes de repiquage amont facilitent le neuf, la rénovation, l'extension ou le remplacement, et la sortie accepte 2 fils par pôle. Son format 1 module (18 mm) optimise la place dans le tableau.

Caractéristiques techniques

• Référence fabricant : MFS716 — EAN 3250614319464
• Type de pôles : 1P+N — Largeur : 1 module (18 mm)
• Courant assigné : 16 A — Courbe : C
• Pouvoir de coupure : 3 kA selon NF EN 60898-1
• Tension assignée d'emploi : 230/240 V — 50/60 Hz
• Raccordement : connexion automatique SanVis haut et bas, repiquage amont, 2 fils par pôle en sortie
• Équipement : porte-étiquette intégré
• Montage : rail DIN symétrique
• Température de fonctionnement : -25 à +60 °C
• Dimensions (L x H x P) : 17,5 x 85 x 100 mm
• Poids : 103 g
• Conditionnement fabricant : 12

Conseils d'installation

À installer en aval d'un interrupteur différentiel 30 mA (type AC ou A selon le circuit). Pour l'alimentation de la rangée, associez-le aux peignes Hager compatibles SanVis : KB163N pour le neutre et KB163P pour la phase. Disponible dans la même gamme MFS du 2 A au 32 A pour composer l'ensemble du tableau sans vis.

Documentation

• Fiche technique Hager (PDF)
• Profil environnemental PEP PEP_HAGE-00928-V03.01-EN (PDF)
