Legrand 407788 - Disjoncteur DX³ bipolaire 2P 40A courbe C 6000A/10kA - bornes à vis - 2 modules

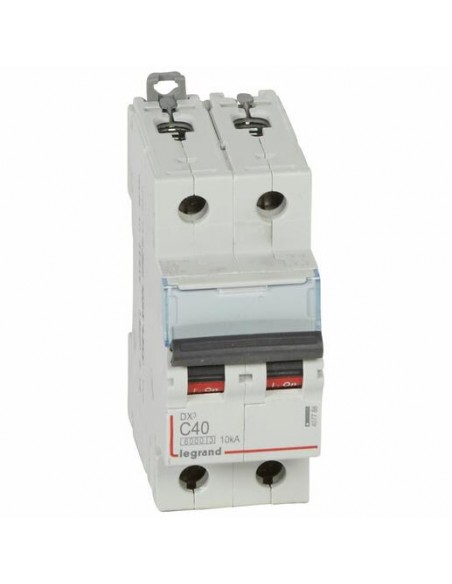

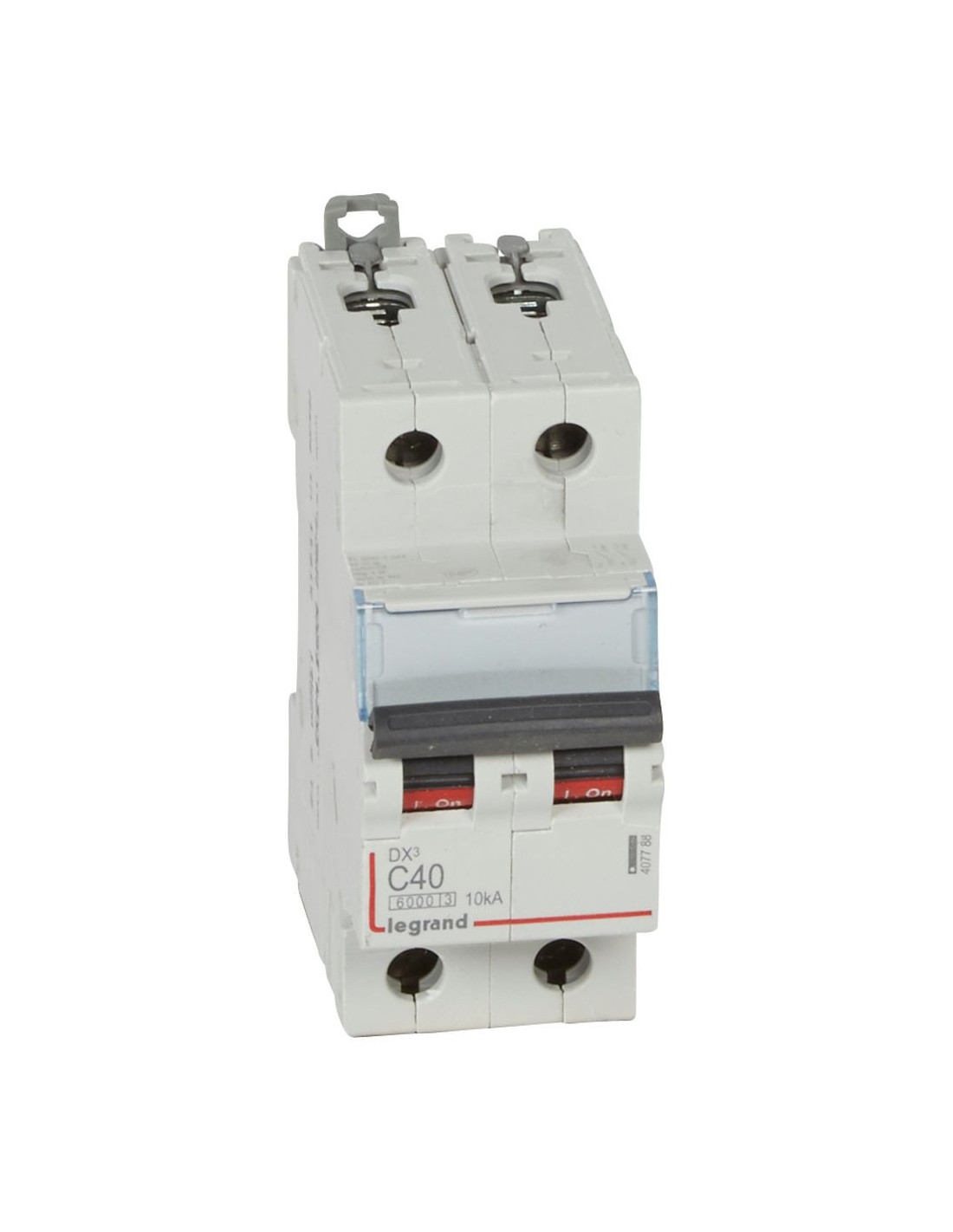

Disjoncteur Legrand DX³ 2P 40A courbe C – réf. 407788

Le disjoncteur magnétothermique bipolaire DX³ 6000 Legrand assure la commande, la protection contre les surcharges et courts-circuits, et le sectionnement des circuits électriques en 230V ou 400V. Ses deux pôles protégés et sa coupure pleinement apparente en font un appareil adapté aux tableaux résidentiels exigeants comme aux installations tertiaires et petit industriel.

Caractéristiques techniques

• Gamme : DX³ 6000 – 10kA Legrand
• Polarité : bipolaire (2P), 2 pôles protégés
• Intensité nominale : 40A
• Courbe de déclenchement : C (déclenchement magnétique entre 5 et 10 In)
• Tension assignée : 230V~ à 400V~, 50/60Hz
• Pouvoir de coupure : 6000A selon NF EN 60898-1 à 400V / 10kA selon EN 60947-2 à 400V / 25kA selon EN 60947-2 à 230V
• Tension d'isolement (Ui) : 500V – tenue aux chocs (Uimp) : 4kV
• Classe de limitation : 3
• Raccordement : arrivée haute et départ bas par bornes à vis, alimentation par le haut ou le bas
• Section de raccordement : 1,5 à 35 mm² rigide / 1,5 à 25 mm² souple
• Encombrement : 2 modules
• Dimensions : 35,4 × 94,8 × 77,8 mm (L × H × P), profondeur d'encastrement 44 mm
• Montage : rail DIN
• Protection : IP20, IK02
• Température de fonctionnement : -25 à +70 °C
• Couleur : gris RAL 7035, sans halogène

Points forts

• Pouvoir de coupure élevé (10kA) pour les installations tertiaires et les tableaux proches de la source
• Coupure pleinement apparente pour un sectionnement sûr
• Accepte les blocs différentiels adaptables, auxiliaires et accessoires DX³
• Compatible peignes d'alimentation Legrand
• Porte-étiquette pour le repérage du circuit protégé

Applications

Protection de départs monophasés ou biphasés de forte puissance (sous-tableaux, chauffe-eau, plaque de cuisson, borne de recharge, machines) en résidentiel, tertiaire et petit industriel, selon la section de câble et la NF C 15-100.
