Legrand 406873 - Disjoncteur DNX³ Phase+Neutre 40A courbe C 4500A/6kA - bornes à vis - 1 module

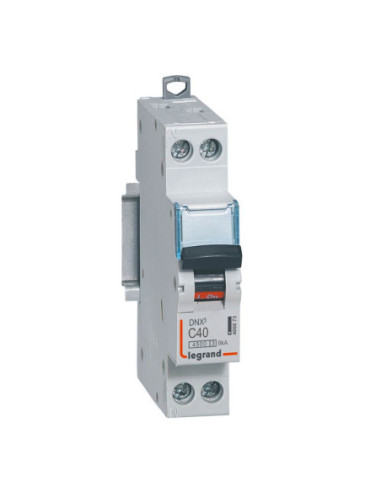

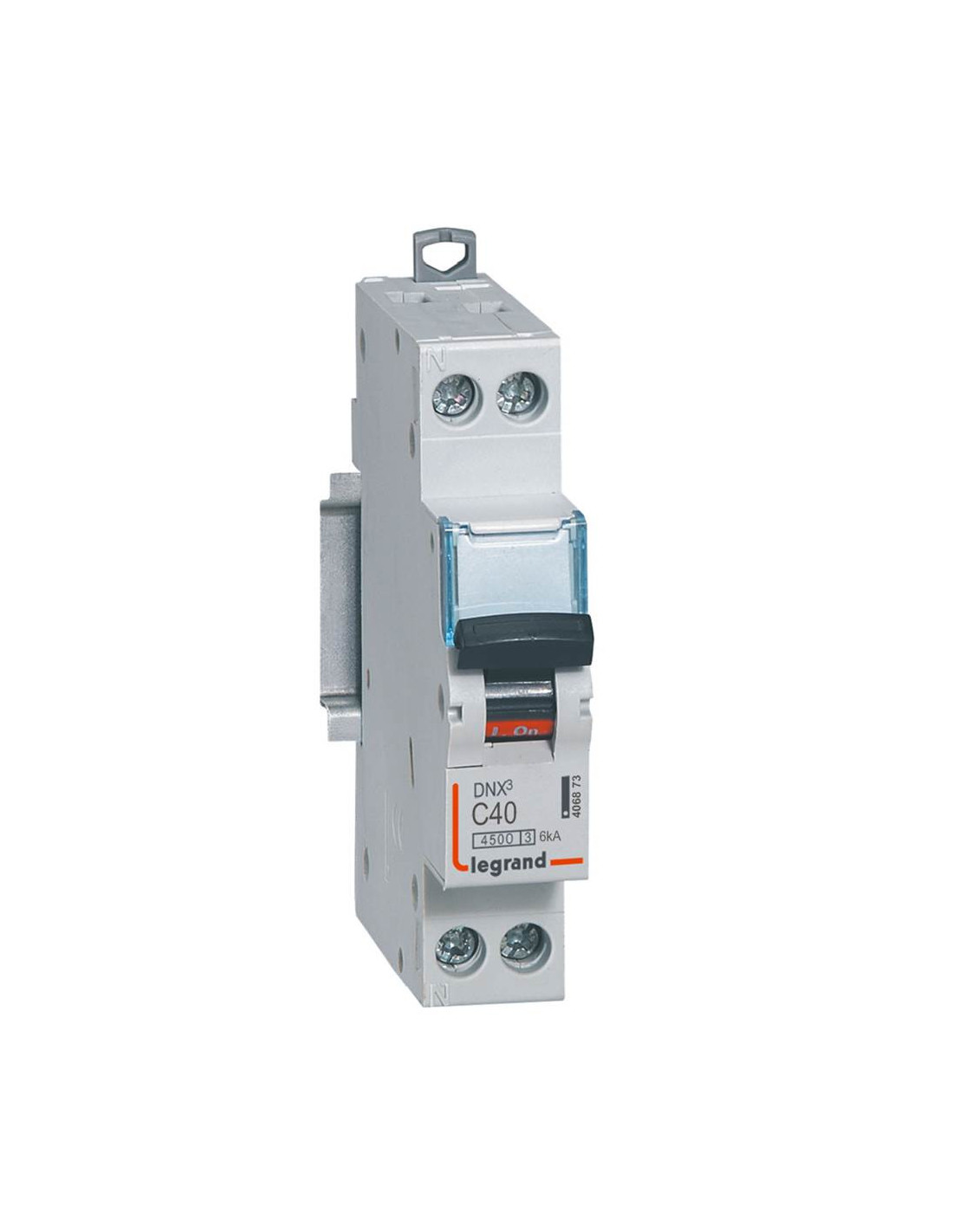

Disjoncteur Legrand DNX³ 1P+N 40A courbe C – réf. 406873

Le disjoncteur DNX³ Phase+Neutre Legrand assure la commande, la protection contre les surcharges et courts-circuits, et le sectionnement des circuits électriques en 230V monophasé. Sa coupure pleinement apparente et le sectionnement simultané du neutre garantissent une intervention en sécurité. Il convient aux installations résidentielles comme aux petits tableaux tertiaires.

Caractéristiques techniques

• Gamme : DNX³ Legrand
• Polarité : unipolaire + neutre (1P+N), neutre sectionné
• Intensité nominale : 40A
• Courbe de déclenchement : C (déclenchement magnétique entre 5 et 10 In)
• Tension : 230V~ 50/60Hz
• Pouvoir de coupure : 4500A selon NF EN 60898-1 / 6kA selon EN 60947-2
• Classe de limitation : 3
• Raccordement : arrivée haute et sortie basse par bornes à vis
• Section de raccordement : 0,75 à 16 mm² rigide / 0,75 à 10 mm² souple
• Encombrement : 1 module (17,8 mm)
• Dimensions : 17,8 × 94,8 × 77,6 mm (L × H × P)
• Montage : rail DIN
• Protection : IP20, IK02
• Température de fonctionnement : -25 à +70 °C
• Couleur : gris RAL 7035

Points forts

• Phase + neutre en un seul module : gain de place dans le tableau
• Compatible peignes d'alimentation HX³ optimisés (unipolaire ou tétrapolaire)
• 2 griffes d'accrochage : remplacement possible au milieu d'une rangée peignée sans déconnecter les autres appareils
• Indication ON/OFF vert/rouge sur la manette
• Porte-étiquette pour le repérage du circuit protégé
• Accepte les auxiliaires et accessoires DX³
• Fabriqué en France, certifié NF

Applications

Protection des circuits de forte puissance en logement : plaque de cuisson, chauffe-eau, borne de recharge, départs de sous-tableaux, selon la section de câble et la NF C 15-100.
