Schneider - A9F77220 - Acti9, iC60N disjoncteur 2P 20A courbe C

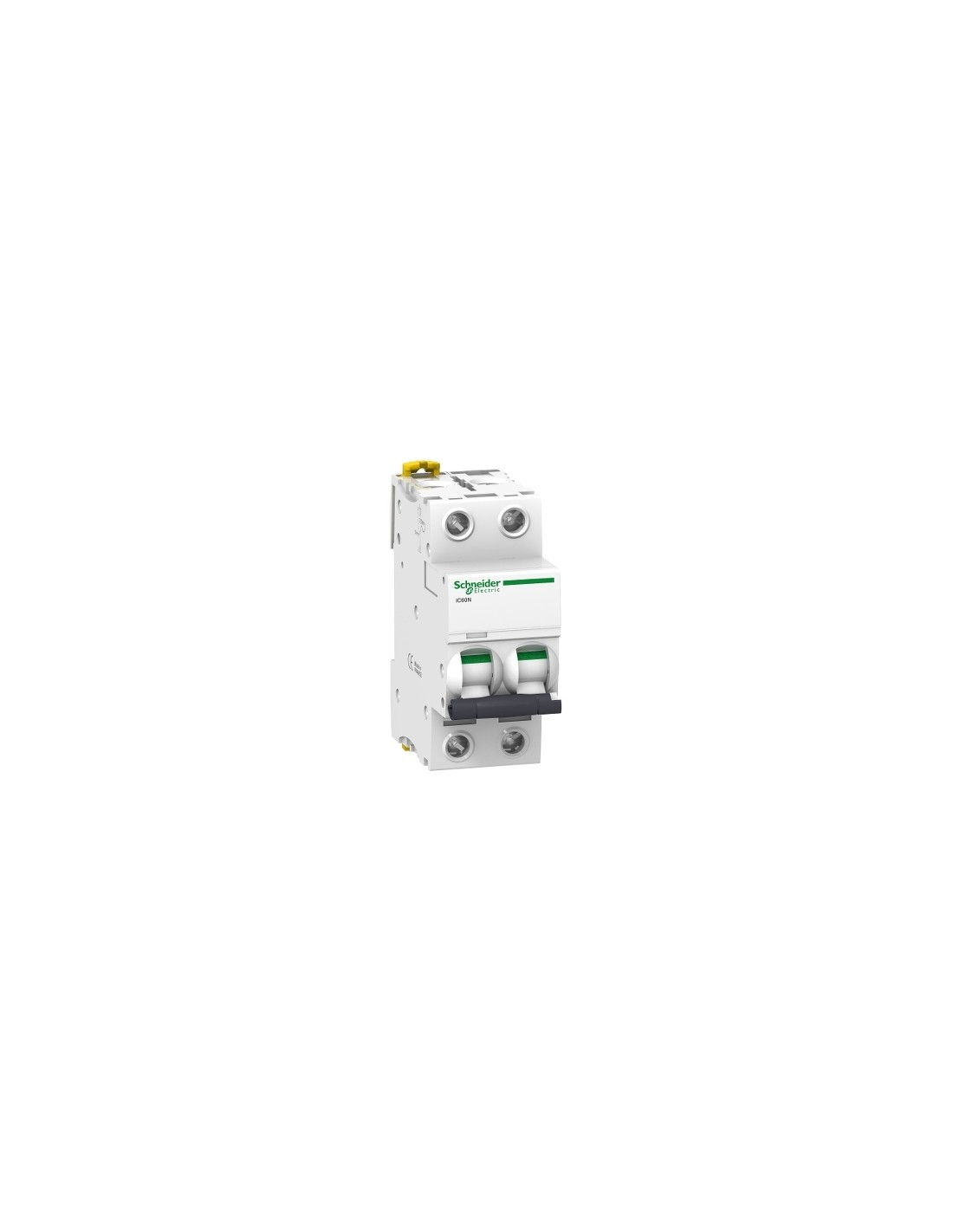

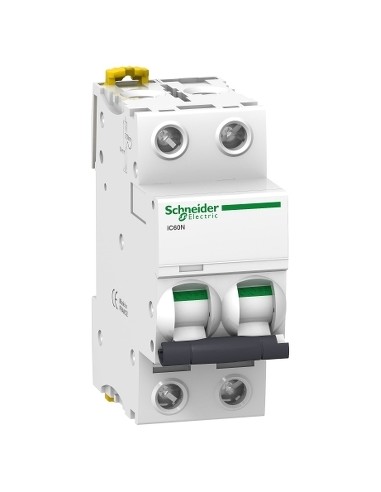

Disjoncteur Schneider Acti9 iC60N 2P 20 A courbe C – A9F77220

Le disjoncteur magnétothermique iC60N de la gamme Acti9 protège les circuits contre les surcharges et les courts-circuits. Bipolaire à deux pôles protégés (phase + neutre ou phase + phase), calibré 20 A en courbe C, il convient aux circuits de prises 16 A, aux circuits spécialisés et à la distribution générale dans les tableaux résidentiels, tertiaires et industriels. Il assure également la fonction de sectionnement à coupure pleinement apparente.

Caractéristiques techniques

• Référence : A9F77220 – EAN 3606480094149
• Gamme : Acti9 iC60, appareil iC60N (code de pouvoir de coupure N)
• Pôles : 2P, 2 pôles protégés
• Courant assigné In : 20 A
• Courbe de déclenchement : C (magnétique 5 à 10 In)
• Déclencheur : thermique-magnétique
• Pouvoir de coupure : Icn 6 000 A à 400 V CA (EN/CEI 60898-1) ; Icu 10 kA à 380-415 V CA et 20 kA à 220-240 V CA (EN/CEI 60947-2)
• Tension assignée d'emploi Ue : 220-240 V / 380-415 V CA 50-60 Hz ; utilisable en courant continu jusqu'à 125 V CC
• Aptitude au sectionnement : oui (EN 60898-1 et EN 60947-2)
• Montage : rail DIN symétrique 35 mm – largeur 2 modules (36 mm)
• Raccordement : bornes à cage haut et bas, compatibles peignes Acti9 ; section jusqu'à 25 mm² rigide / 16 mm² souple
• Indice de protection : IP20 (IP40 en coffret modulaire)
• Normes : EN/CEI 60898-1, EN/CEI 60947-2 – label NF

Avantages Acti9

• VisiTrip : indicateur mécanique de déclenchement sur défaut, pour identifier immédiatement le circuit concerné et réduire le temps de diagnostic.
• VisiSafe : voyant vert de coupure pleinement apparente garantissant l'ouverture réelle des contacts avant intervention.
• Bornes à cage protégées : raccordement sûr, sans risque de contact accidentel, compatible peignes de distribution Acti9.
• Évolutif : accepte les auxiliaires Acti9 (contacts OF/SD, déclencheurs MX/MN, télécommande) et le bloc différentiel adaptable Vigi iC60 pour la protection des personnes.

Applications

Protection d'un circuit de prises 16 A (câble 2,5 mm²), d'un circuit spécialisé (lave-linge, lave-vaisselle, sèche-linge, four) ou d'un départ divisionnaire en tableau de distribution, conformément à la norme NF C 15-100.
