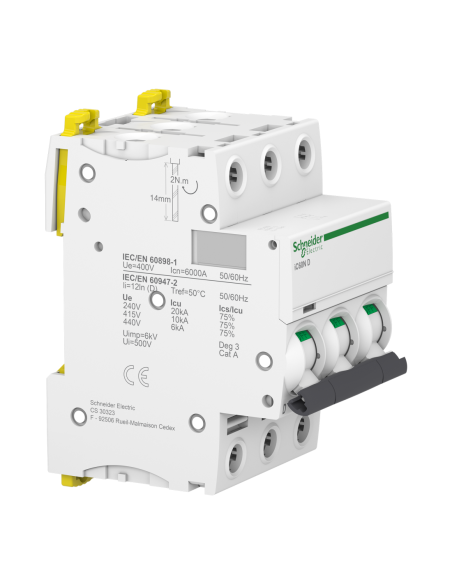

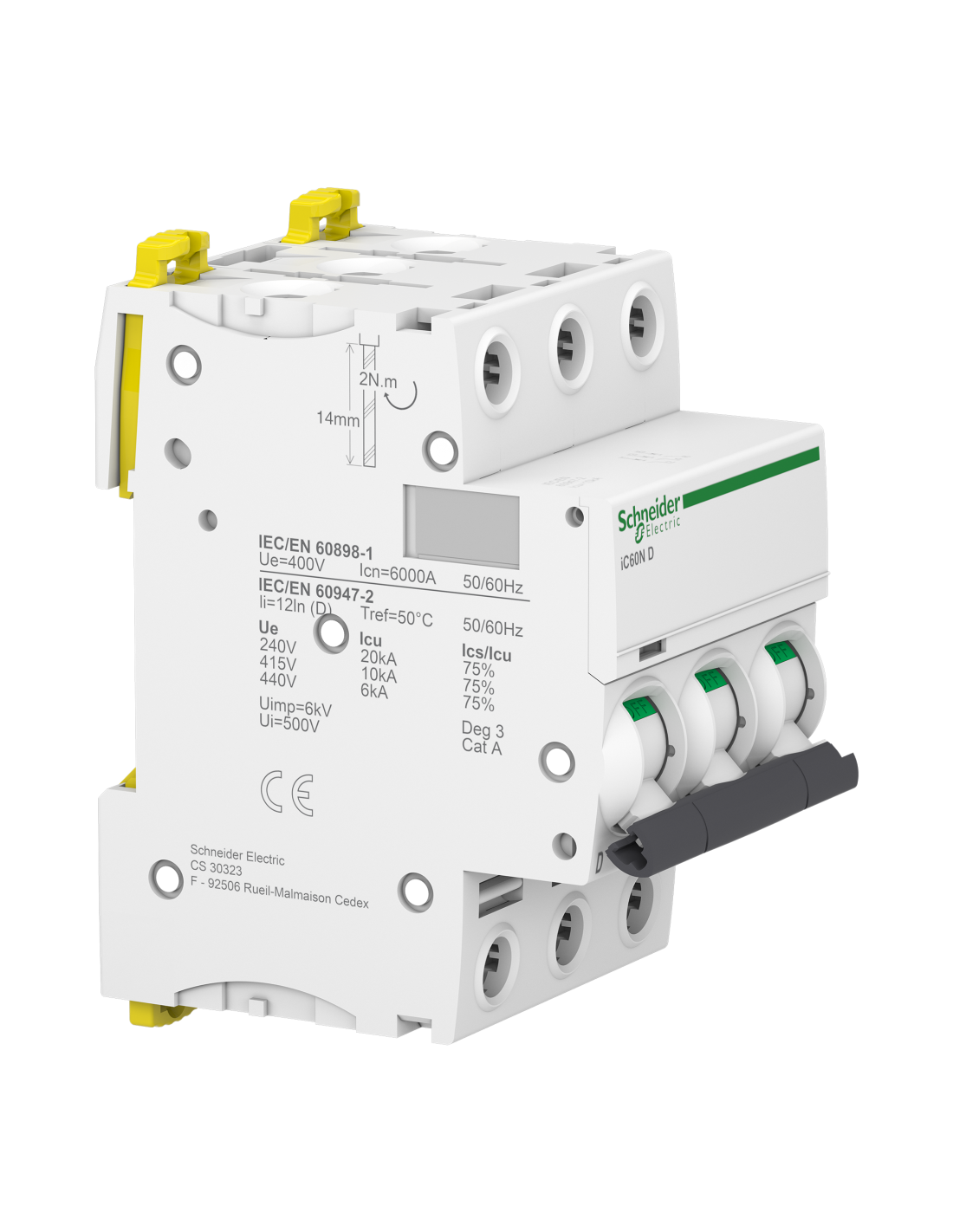

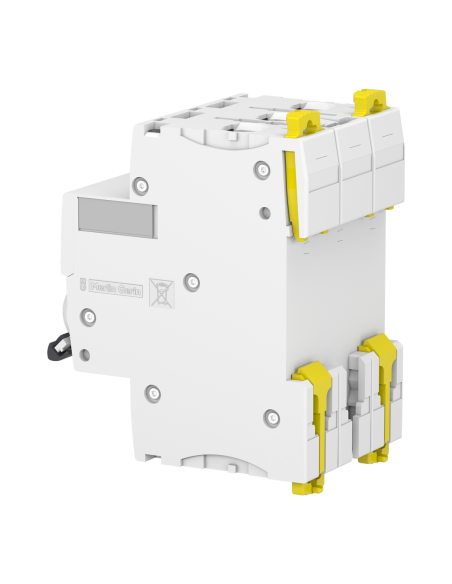

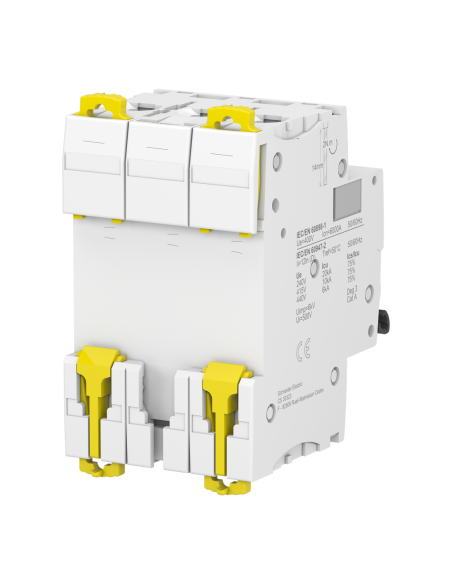

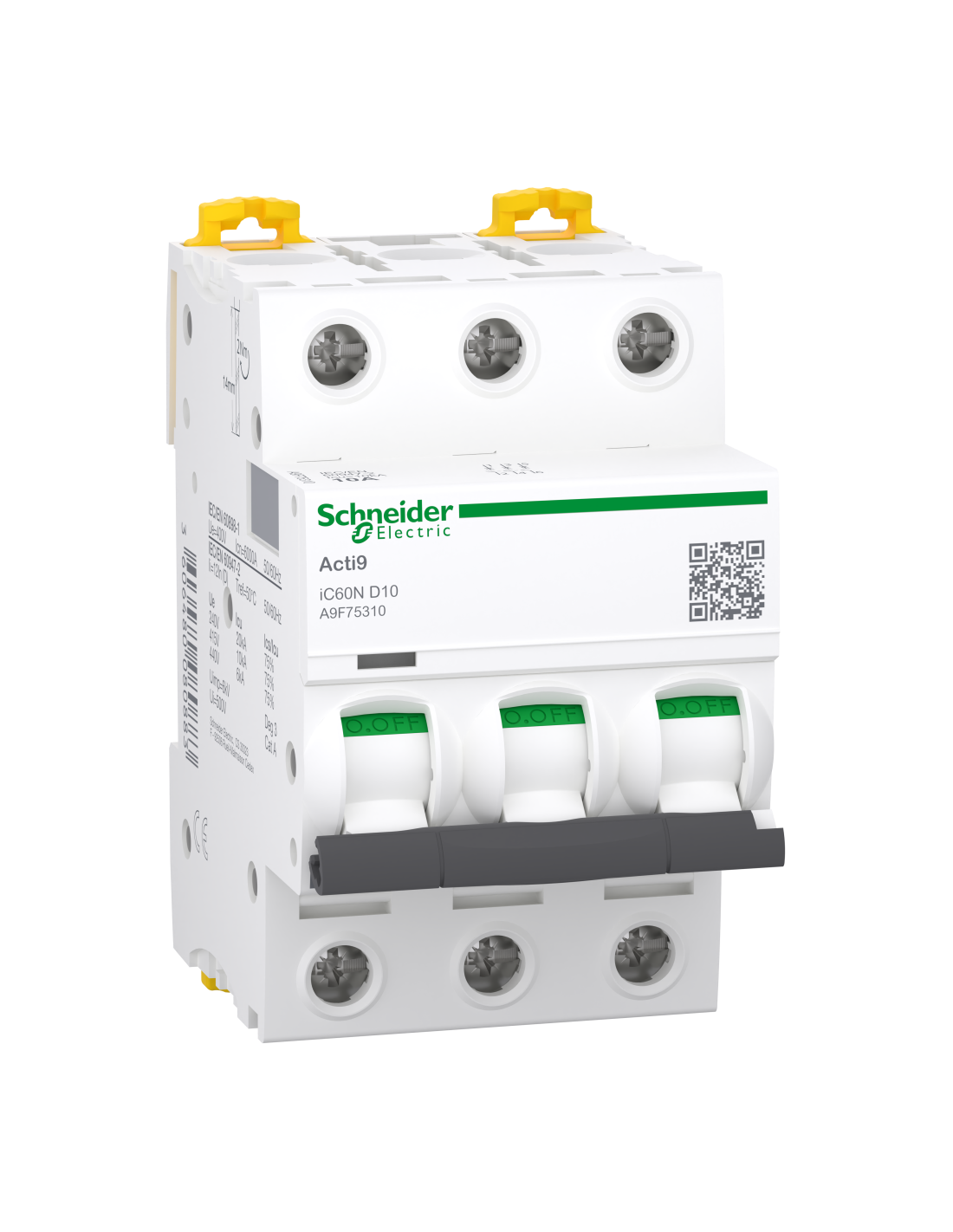

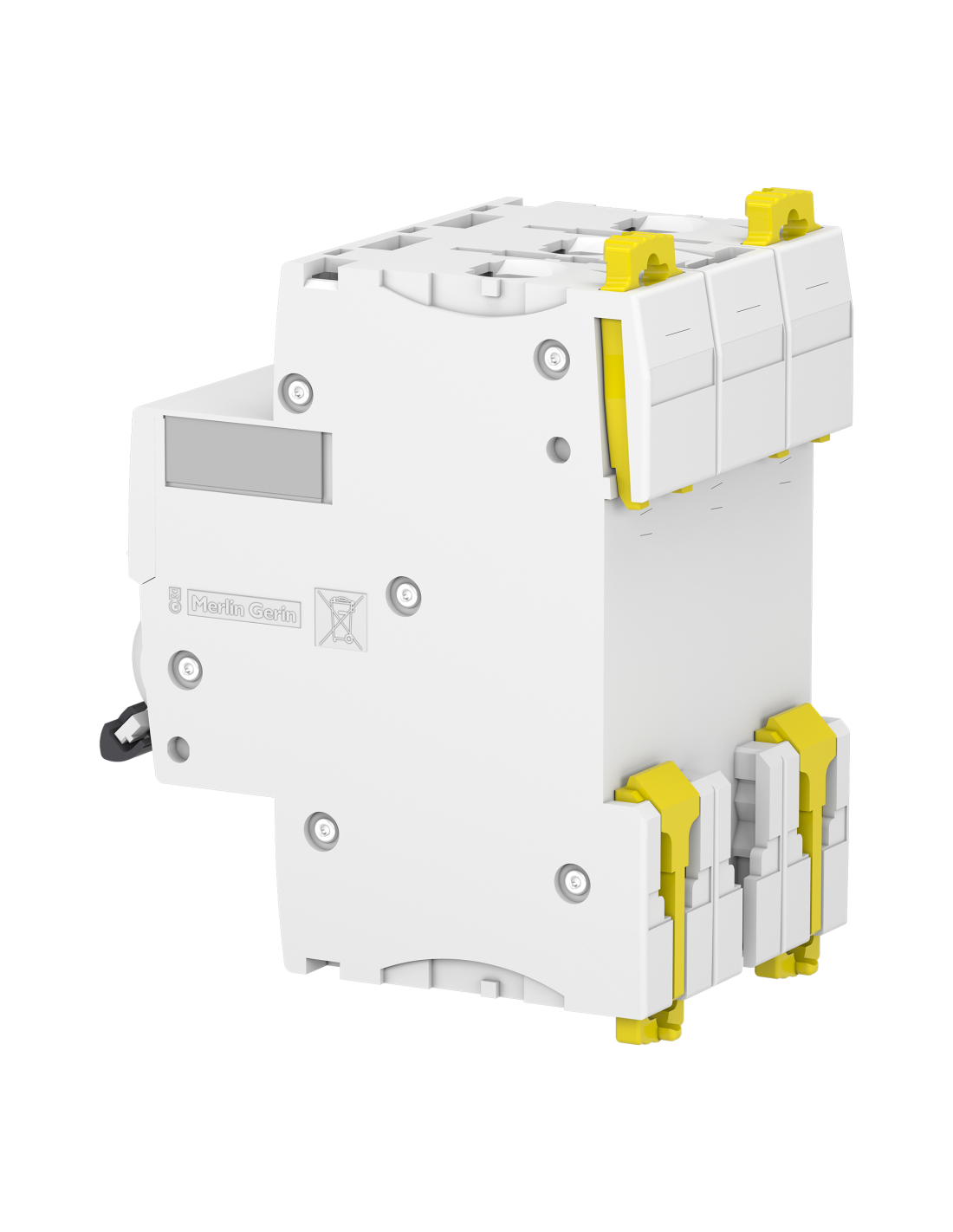

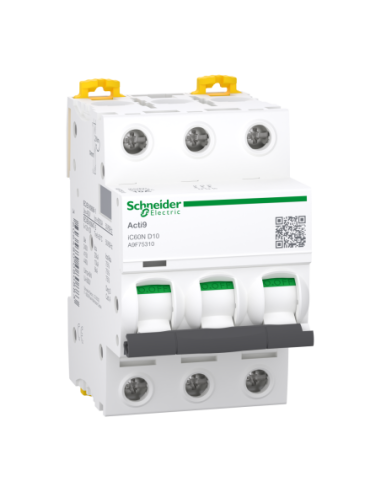

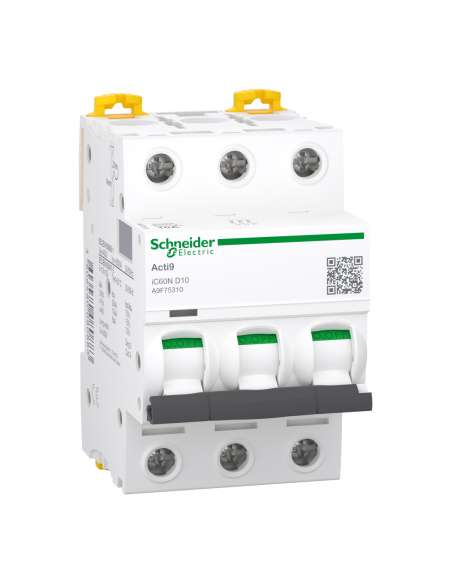

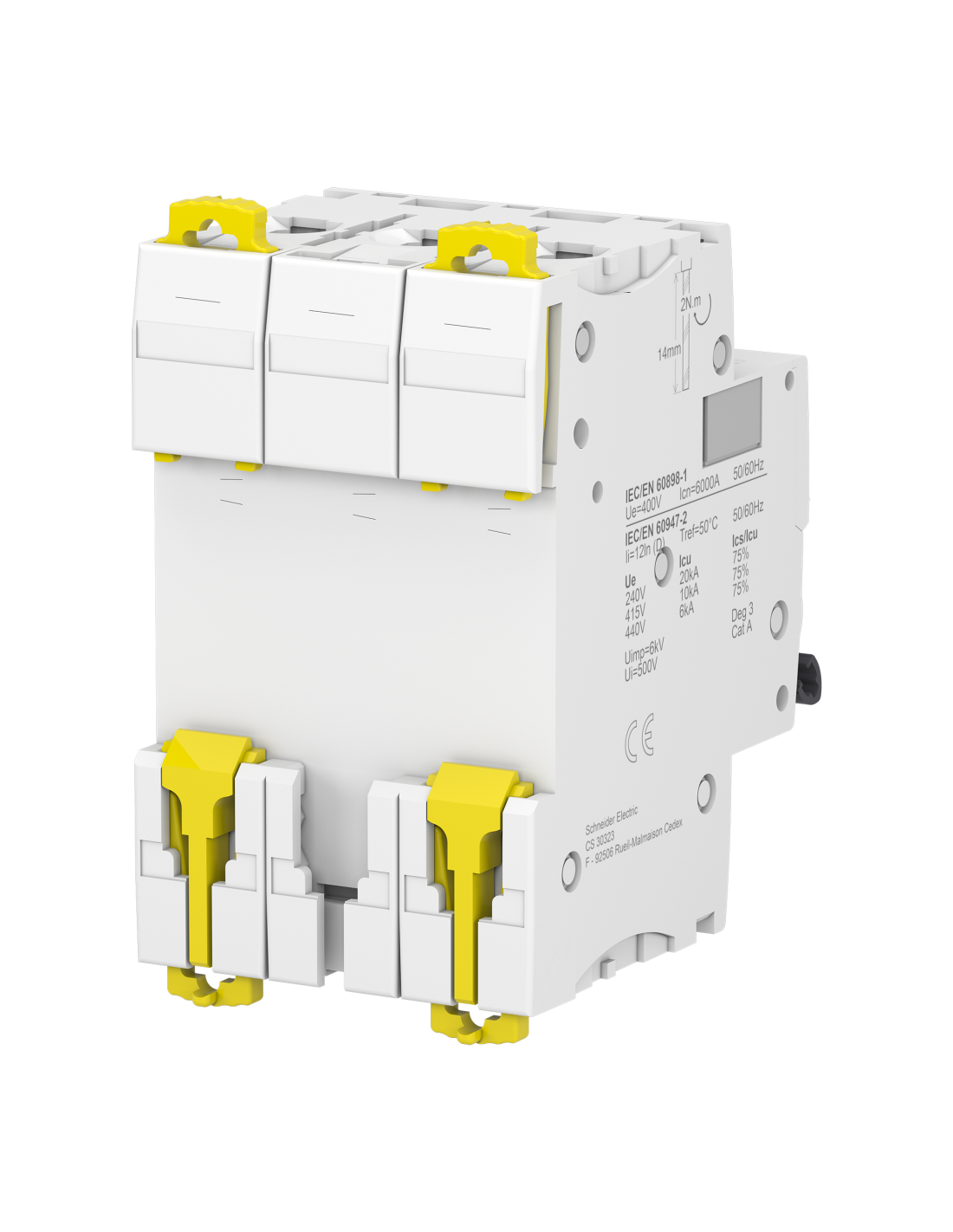

Disjoncteur Acti9 iC60N 3P 10A courbe D – Schneider Electric A9F75310
Le disjoncteur Schneider Electric Acti9 iC60N A9F75310 assure la protection contre les surcharges et les courts-circuits des circuits triphasés 400 Vca des bâtiments tertiaires et industriels. Sa courbe D (déclenchement magnétique entre 10 et 14 In) le destine aux circuits à fort courant d'appel : moteurs, transformateurs, batteries de condensateurs, éclairage à fort appel.
Conforme aux normes NF EN 60898-1 et NF EN 60947-2, il offre un pouvoir de coupure de 6000 A (EN 60898-1) et de 10 kA (EN 60947-2). Il se monte sur rail DIN symétrique et occupe 6 pas de 9 mm (3 modules de 18 mm). Livré en emballage individuel avec notice simplifiée.
Caractéristiques techniques
- Référence : A9F75310 – EAN 3606480080883
- Gamme : Acti9 iC60N
- Nombre de pôles : 3P
- Courant assigné In : 10 A
- Courbe de déclenchement : D
- Tension assignée d'emploi : 400 Vca
- Pouvoir de coupure : 6000 A (EN 60898-1) / 10 kA Icu (EN 60947-2)
- Classe de limitation : 3 (EN/IEC 60898-1)
- Tension d'isolement Ui : 500 Vca – catégorie de surtension IV – degré de pollution 3
- Largeur : 6 pas de 9 mm (54 mm)
- Dimensions produit : L 54 x H 85 x P 78,5 mm
- Montage : clipsable sur rail DIN
- Raccordement : bornes à vis avec obturateurs IP20B, compatible peignes Acti9
- Degré de protection : IP20 – IP40 en coffret (CEI 60529)
- Endurance : 10 000 cycles électriques / 20 000 cycles mécaniques
- Température de fonctionnement : -35 °C à +70 °C
- Température de stockage : -40 °C à +85 °C
- Couleur : blanc RAL 9003
- Poids : 0,32 kg
- Normes : NF EN 60898-1, NF EN 60947-2 – RoHS
Avantages de la gamme Acti9 iC60
- VisiTrip : indicateur mécanique de déclenchement sur défaut, pour identifier rapidement le départ en défaut et réduire le temps d'intervention.
- VisiSafe : garantie de sectionnement en position ouverte, pour une intervention en toute sécurité sur le circuit aval.
- Fermeture rapide indépendante de la vitesse d'actionnement de la manette, qui prolonge la durée de vie des contacts.
- Installation rapide grâce aux peignes de raccordement Acti9 et aux obturateurs IP20B ergonomiques.
- Évolutif : adjonction possible de blocs différentiels Vigi iC60, d'auxiliaires de signalisation et de déclenchement, de télécommandes et de capteurs d'énergie PowerTag.
- Compatible avec l'ensemble de l'offre Acti9 et les disjoncteurs boîtier moulé Compact NSX.
Accessoires compatibles
Blocs différentiels Vigi iC60 3P (A9V11363, A9V14363, A9V31363…), auxiliaires iOF/SD/MX (A9A26924 et suivants), télécommandes RCA iC60 (A9C70122…), capteurs PowerTag (A9MEM1543, A9MEM1573), peignes de raccordement Acti9 (A9XPH312, A9XPH324).
Documentation
Fiche technique Schneider Electric : A9F75310 – fiche produit PDF
