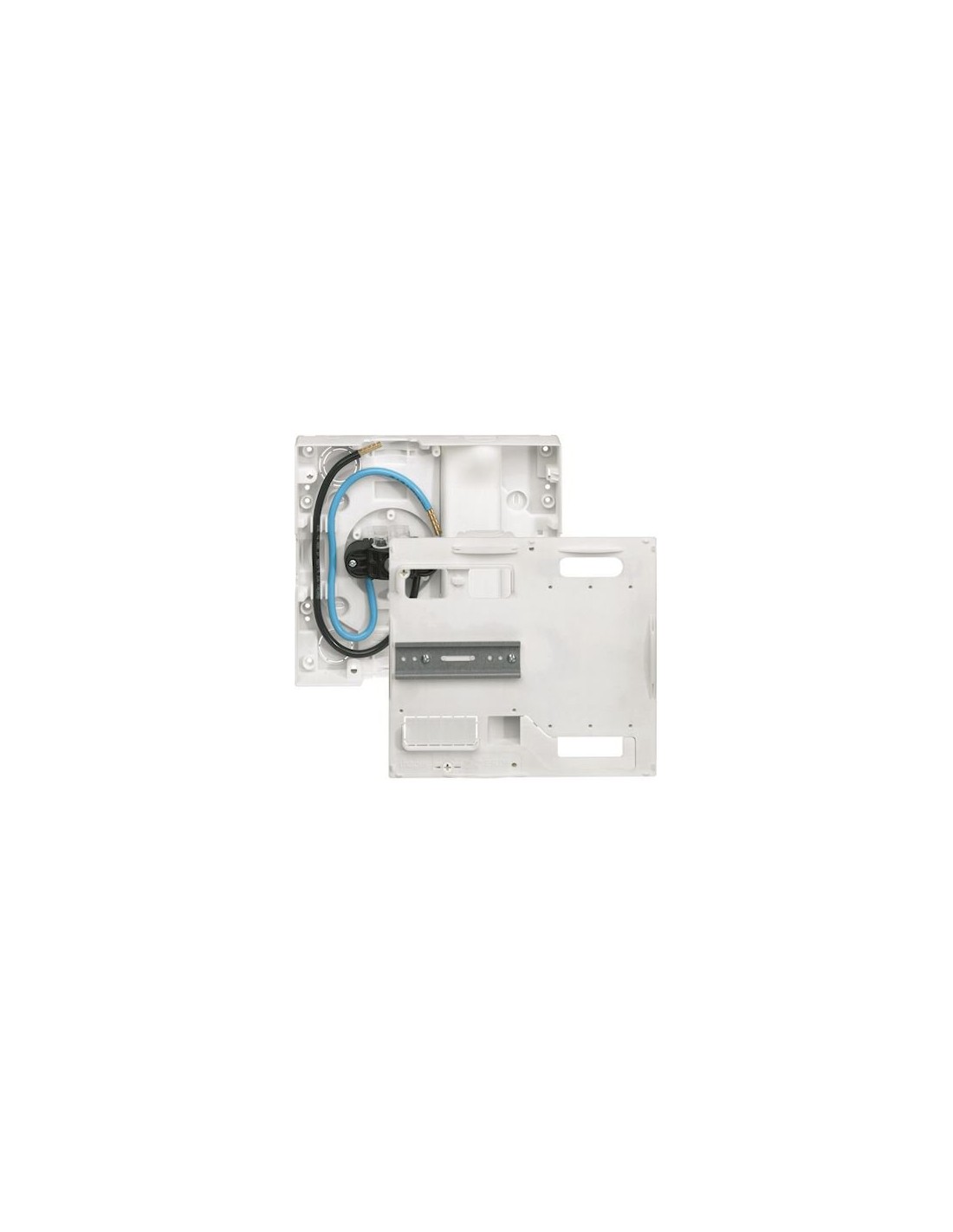

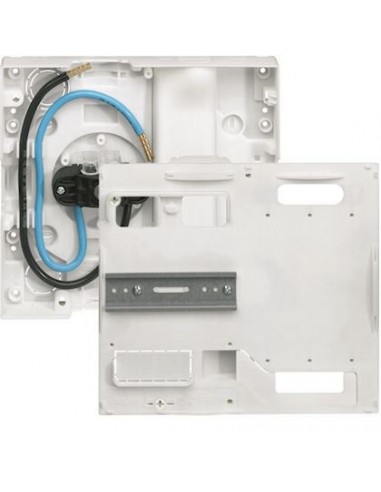

Hager GA01N - Panneau de contrôle Linky ou CBE monophasé 45 mm

Hager GA01N : panneau de contrôle pour compteur Linky ou CBE

Le panneau de contrôle Hager GA01N de la gamme gamma+ accueille un compteur électronique Linky ou CBE (Compteur Bleu Électronique) et un disjoncteur de branchement de 60 A maximum. Ce panneau de type A est destiné aux branchements monophasés à puissance limitée.

Un format compact pour le poste de comptage

Avec une profondeur de 45 mm, une hauteur de 225 mm et une largeur de 250 mm, cette platine permet de regrouper le compteur et le disjoncteur de branchement. Sa finition blanc pur RAL 9010 s'accorde avec les équipements de la gamme gamma+.

Fixation et raccordement

La notice Hager prévoit une installation sur mur, sur goulotte Gamma ou sur rehausse compatible. Les entraxes de fixation sont de 170 × 100 mm sur mur et de 230 × 100 mm sur goulotte ou rehausse. Le panneau dispose de connecteurs de liaison compteur-disjoncteur et d'un raccordement à perforation d'isolant.

Caractéristiques techniques

Accessoires compatibles, vendus séparément

• GP112PN : porte opaque pour panneau GA01N.
• GP112TN : porte transparente pour panneau GA01N.
• GR013CN : rehausse pour panneau GA01N.

À prévoir pour la pose

Le compteur et le disjoncteur de branchement sont des équipements distincts du panneau. Les quatre vis de fixation murale ne sont pas fournies ; les vis quickfix de fixation sur goulotte sont incluses dans la goulotte Gamma, selon la notice fabricant. Choisir la fixation adaptée au support et suivre la notice Hager.

Consulter les caractéristiques et documents Hager GA01N
