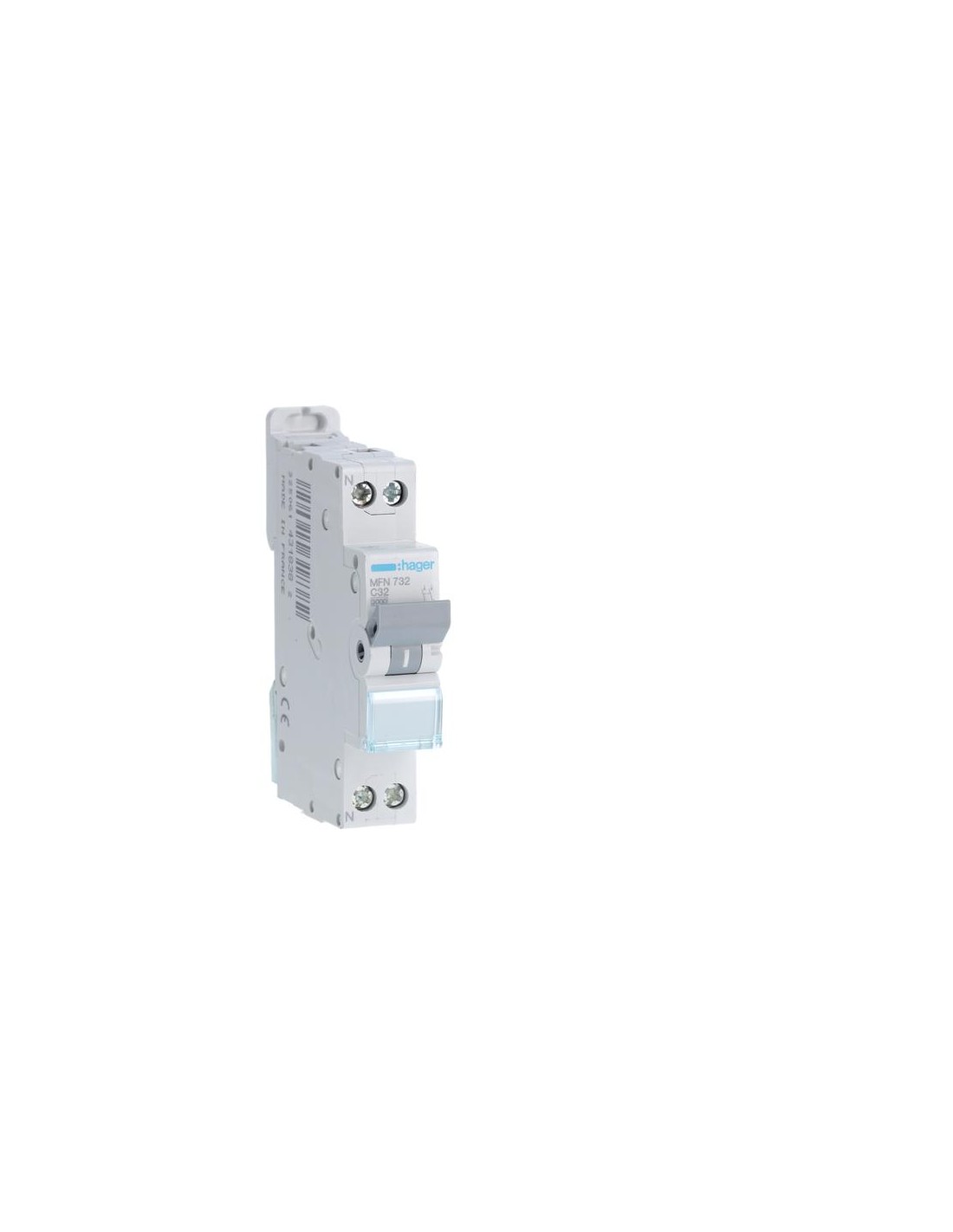

Disjoncteur Hager MFN725 — 1P+N 25A courbe C 3kA à bornes à vis

Le disjoncteur modulaire magnéto-thermique Hager MFN725 protège les circuits monophasés contre les surcharges et les courts-circuits dans les installations résidentielles et le petit tertiaire. Calibré à 25 A en courbe C, il convient aux circuits de puissance modérée en section 4 mm², comme les circuits de chauffage électrique, conformément à la norme NF C 15-100.

Son raccordement vis/vis (arrivée haute et sortie basse par bornes à vis) assure la coupure simultanée de la phase et du neutre et permet la réalisation de tests volants. Ses bornes décalées peignables et son loquet de démontabilité facilitent la pose comme le remplacement, en neuf et en rénovation. Format compact 1 module (18 mm).

Caractéristiques techniques

• Référence fabricant : MFN725 — EAN 3250614318375
• Type de pôles : 1P+N (neutre à gauche) — Largeur : 1 module (18 mm)
• Courant assigné : 25 A — Courbe : C
• Pouvoir de coupure : 3 kA selon NF EN 60898-1
• Tension assignée d'emploi : 230 V — 50/60 Hz
• Raccordement : bornes à vis décalées haut et bas, peignables — rigide jusqu'à 25 mm², souple jusqu'à 16 mm²
• Équipement : porte-étiquette intégré, loquet de démontabilité
• Montage : rail DIN symétrique — Indice de protection : IP20
• Température de fonctionnement : -25 à +60 °C

Conseils d'installation

À installer en aval d'un interrupteur différentiel 30 mA (type AC ou A selon le circuit). Pour l'alimentation de la rangée, associez-le aux peignes Hager KB163N (neutre) et KB163P (phase). Compatible avec les coffrets Hager Gamma et disponible dans la même gamme MFN du 2 A au 32 A ; également proposé en version connexion automatique SanVis sous la référence MFS725.
