Digital Electric - 13100 - Coffret Retrofit Power Control 12 kVA NF C 15-100

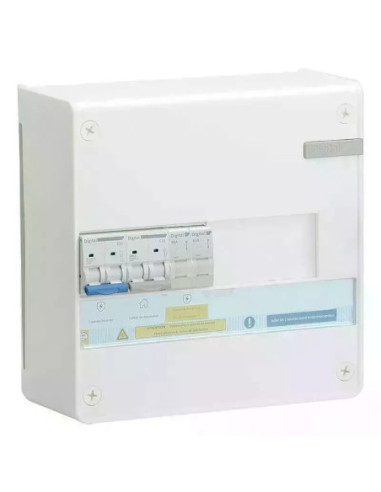

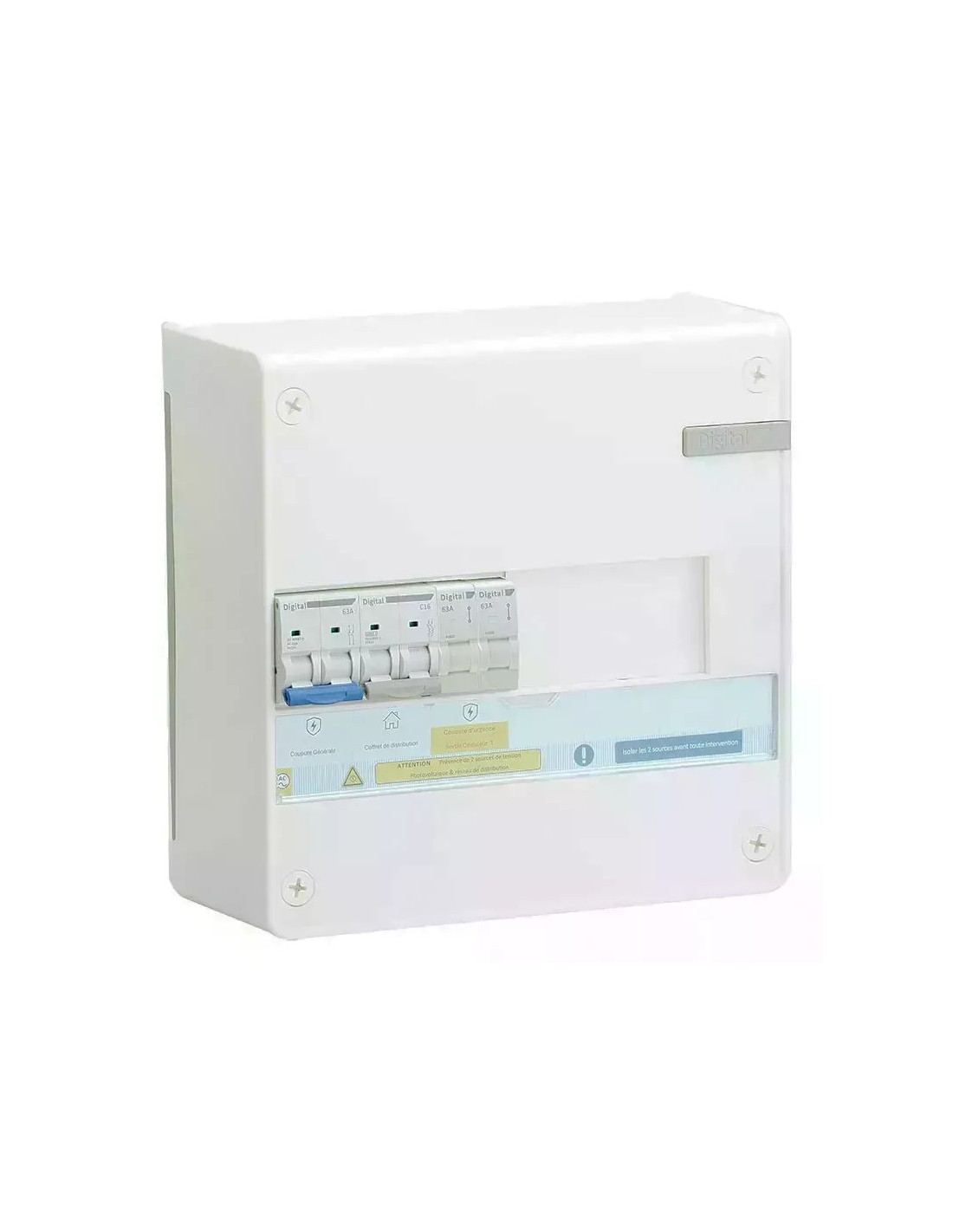

Coffret retrofit Power Control 12 kVA pour installation photovoltaïque

Depuis le 1er septembre 2025, toute installation neuve ou rénovée doit respecter la NF C 15-100 version 2024. Pour une installation photovoltaïque, la puissance produite ne doit plus pouvoir s'ajouter à celle de l'abonnement. Le coffret Power Control 13100 de Digital Electric répond à cette exigence pour un contrat de 12 kVA.

Il se pose en aval du compteur Linky. Il regroupe la coupure, la protection et la répartition vers le coffret PV et le tableau du logement, grâce à un peigne bipolaire 100 A. Un plan est fourni pour le dossier Consuel.

Composition

• 1 interrupteur-sectionneur 2 x 63 A
• 1 disjoncteur 2 x 63 A
• 1 peigne cuivre bipolaire 100 A, 10 modules
• 2 blocs de distribution DIN 2 pôles 63 A, 16 mm²
• 1 coffret classe II 250 x 250 x 105 mm, avec rail DIN, obturateur et porte-étiquette
• Terre à raccordement automatique (27 + 4 entrées)

Caractéristiques techniques

• Abonnement : 12 kVA
• Norme : NF C 15-100 (version 2024)
• Indice de protection : IP30 / IK05
• Tenue au fil incandescent : 650 °C
• Couleur : blanc RAL 9003
• Porte : opaque en option (porte 1 rangée 13 modules)

Conseil de pose

Les liaisons compteur, coffret et tableau logement se font généralement en 16 mm². Vérifiez toujours la section prescrite par la NF C 15-100 pour votre installation.
