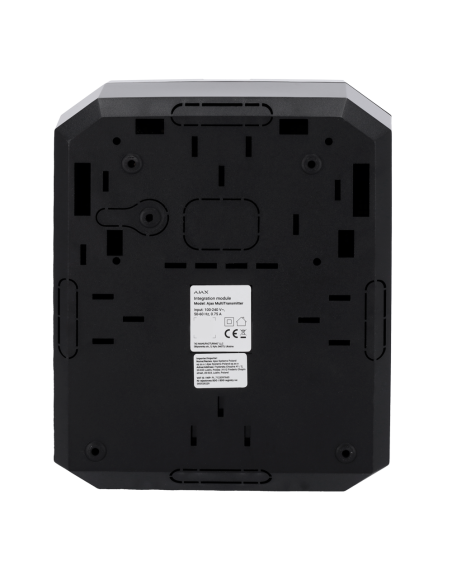

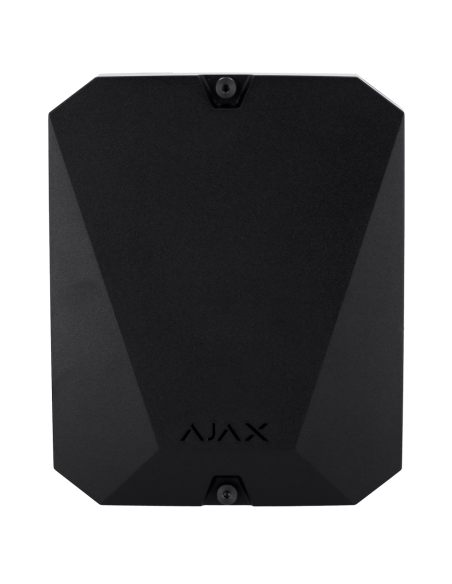

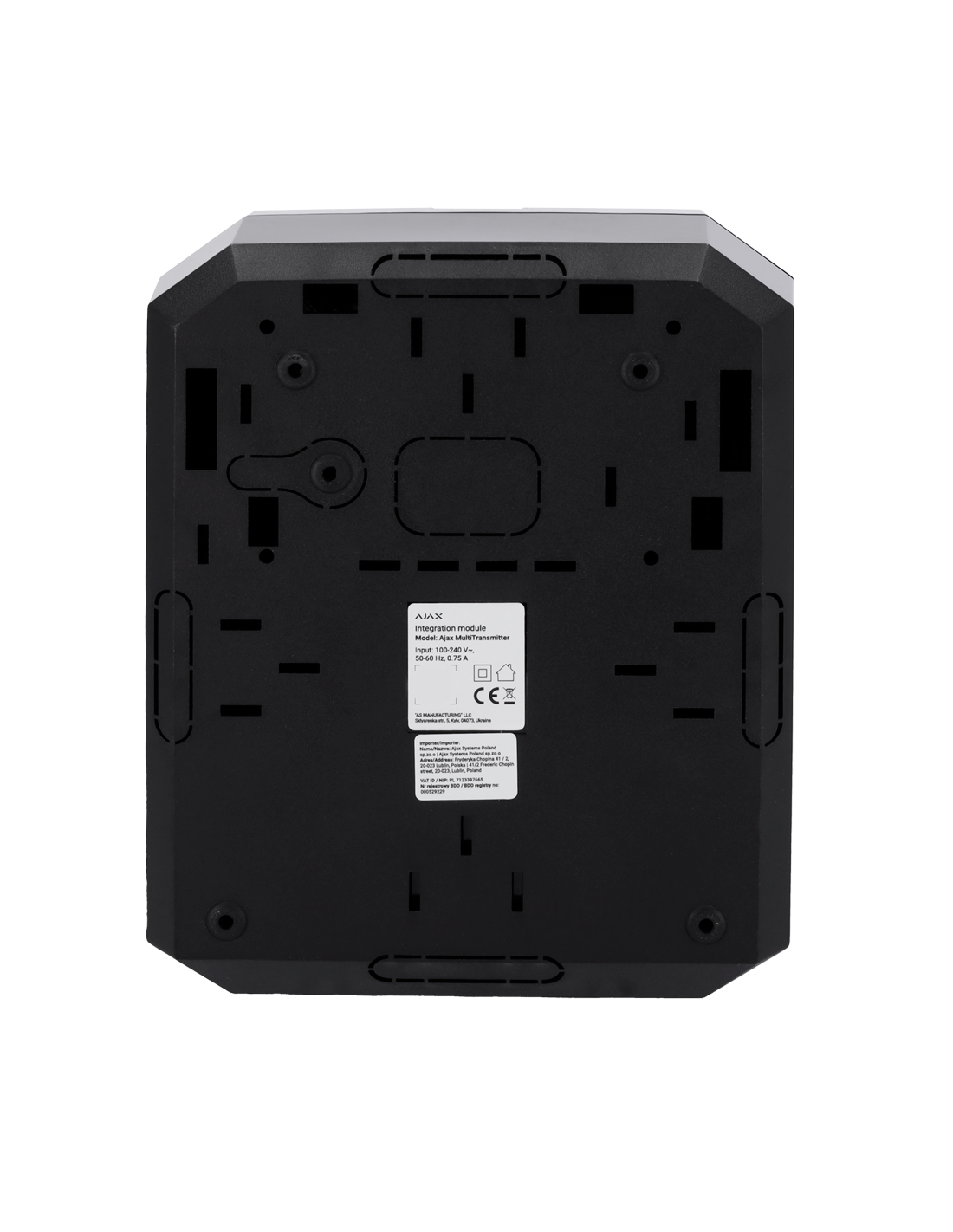

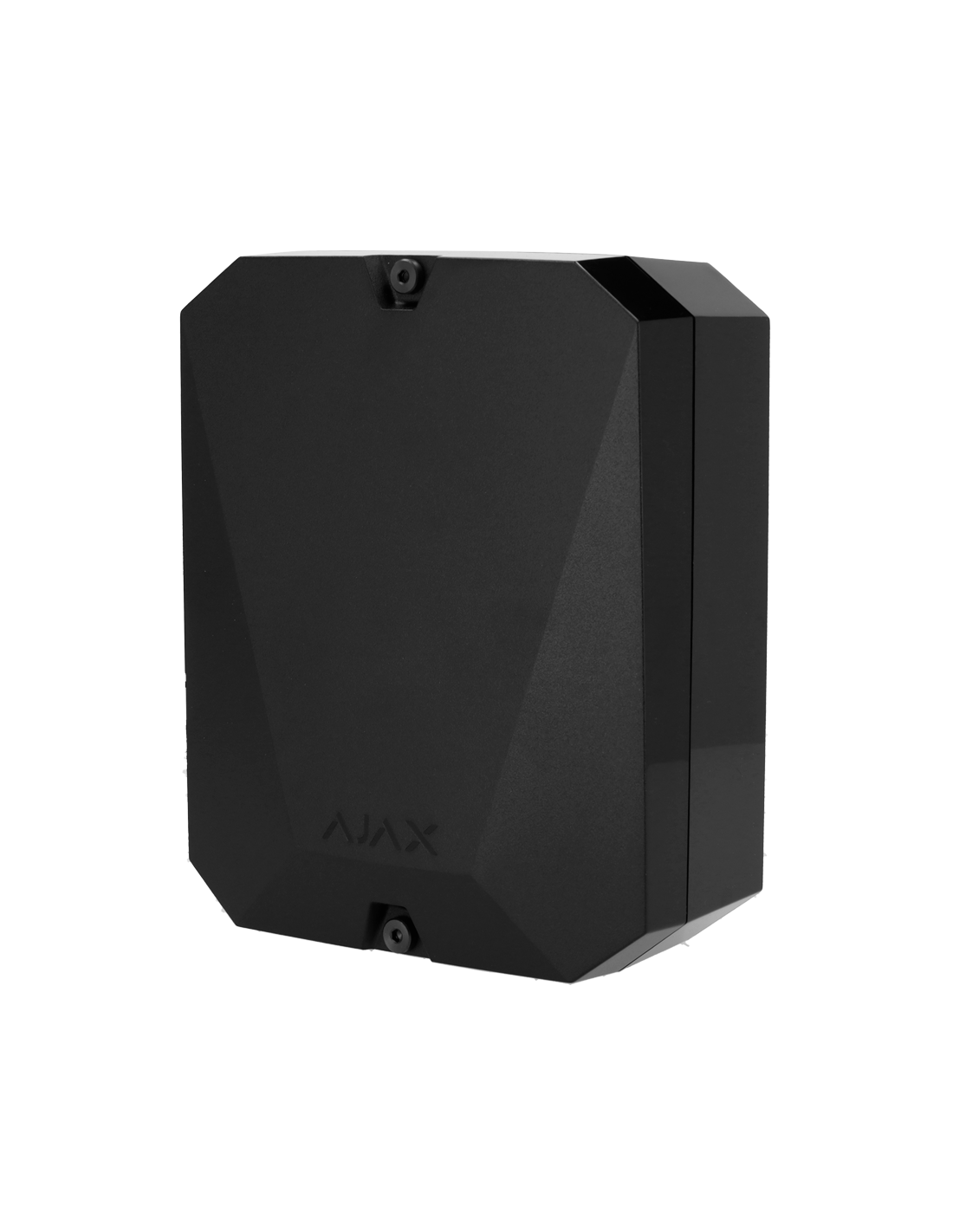

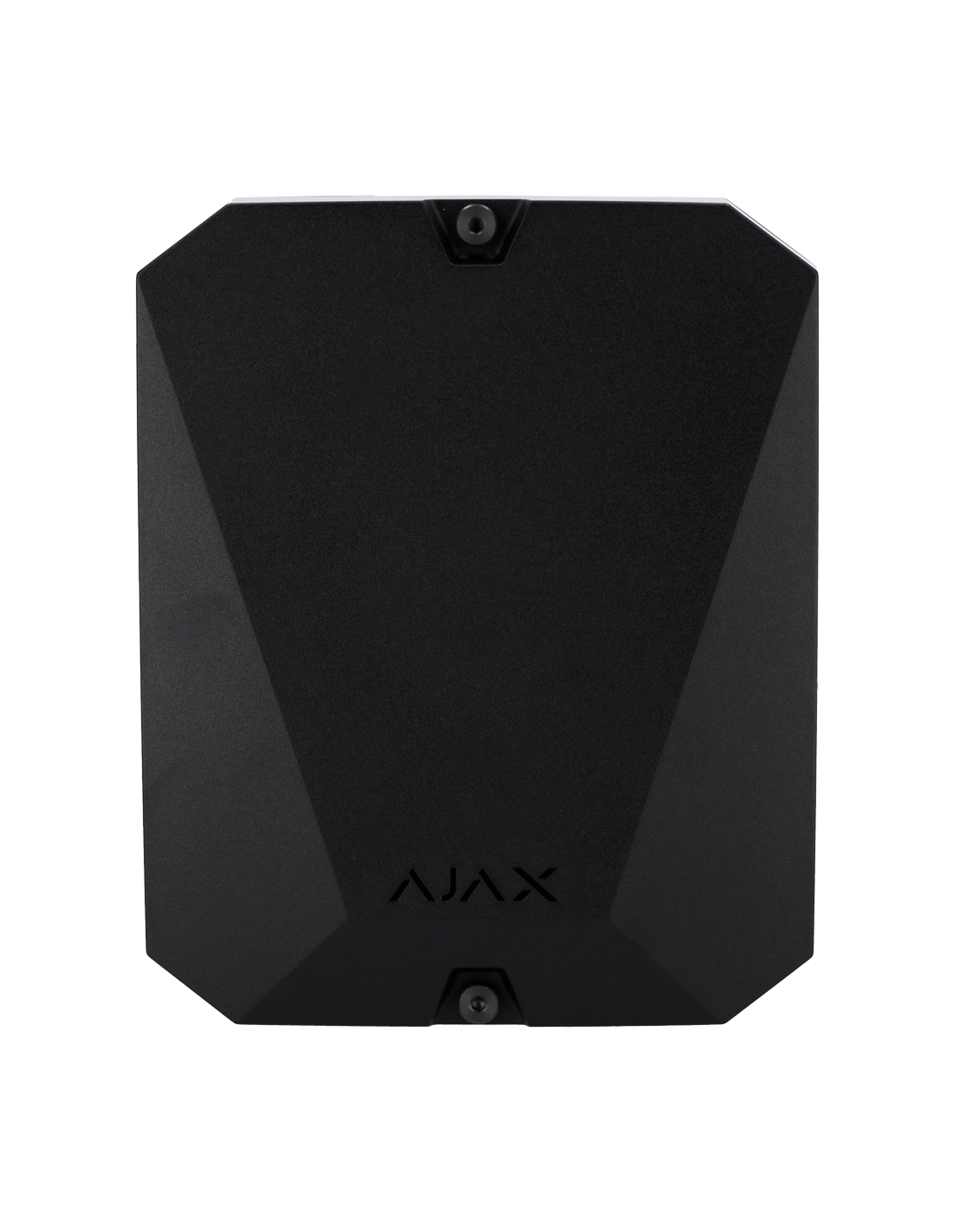

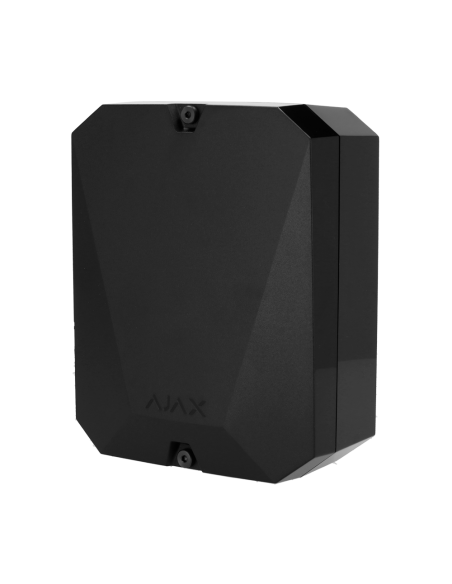

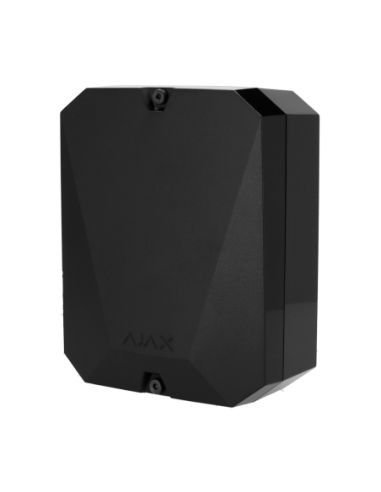

Ajax MultiTransmitter Jeweller 3EOL — Module d'intégration sans fil pour détecteurs filaires
Le MultiTransmitter Jeweller est un module d'intégration radio sans fil qui permet de connecter jusqu'à 18 détecteurs câblés tiers dans un système Ajax. Il étend la portée d'une installation Ajax existante sans remplacer les équipements filaires déjà en place, tout en bénéficiant de l'application mobile, des notifications en temps réel et des scénarios d'automatisation Ajax.
Cette version 3EOL noir supporte les types de connexion NC (NF), NO, EOL, 2EOL et 3EOL (firmware 2.13.0 ou supérieur requis). Elle est certifiée NFA2P 2 Boucliers et répond aux exigences de la norme européenne Grade 2 (EN 50131).
Caractéristiques principales
- 18 zones câblées configurables individuellement (NF, NO, EOL, 2EOL, 3EOL)
- Protocole radio Jeweller : communication bidirectionnelle chiffrée, anti-brouillage, TDMA, portée jusqu'à 2 000 m en espace libre
- 3 sorties d'alimentation 12 V indépendantes : 1 dédiée aux détecteurs incendie, 2 pour les autres appareils
- Résistances EOL de 1 kΩ à 15 kΩ (jusqu'à 30 kΩ total) — détection automatique dans Ajax PRO
- 15 types d'événements paramétrables : intrusion, incendie, panique, gaz, vibration, masquage, code contrainte, personnalisé…
- Anti-sabotage double : détection d'ouverture du boîtier et de décrochage du mur
- Alimentation secteur 100–240 V~ avec batterie de secours 12 V / 4 ou 7 Ah (non fournie)
- Longueur de câble jusqu'à 400 m par zone (câble 0,22 mm²)
Compatibilité
- Centrales compatibles : Hub 2, Hub 2 Plus (OS Malevich 2.13+), Hub Plus (OS Malevich 2.28+ pour connexions 2EOL/3EOL)
- Les connexions 2EOL/3EOL ne sont pas compatibles avec la centrale Hub (4G) inférieure à OS Malevich 2.28 ni avec le Hub de première génération
- Compatible avec les prolongateurs de portée ReX et ReX 2
- Gestion via Ajax PRO : Tool for Engineers (iOS/Android) et Ajax PRO Desktop
Spécifications techniques
- Fréquences radio : 866 MHz, 868 MHz, 868,7 MHz (selon région)
- Modulation : GFSK — Puissance : jusqu'à 20 mW
- Alimentation principale : 100–240 V~, 50/60 Hz
- Alimentation de secours : 12 V CC, batterie jusqu'à 7 Ah (chargement complet ≈ 30 h)
- Consommation au repos : 14,6 mA — max : 69,6 mA
- Alimentation appareils connectés : 10,5–15 V CC, jusqu'à 1 A total
- Dimensions : 192 × 238 × 100 mm
- Poids : 802 g (noir)
- Température de fonctionnement : –10 °C à +40 °C
- Humidité : jusqu'à 75 % sans condensation
- Indice de protection : IP40, IK06 (IP30 selon NFa2P)
- Détection perte de communication : en 36 secondes
- Garantie : 24 mois
Certifications
- NFA2P 2 Boucliers (CNPP) — NF324-H58, NF EN 50131-3, NF EN 50131-6, NF EN 50131-5-3
- EN 50131-1 Grade 2 — Classe environnementale II
- Directive RED, EMC, LVD, RoHS
- Certifications UL, CAN/ULC (Amérique du Nord)
Contenu de la boîte

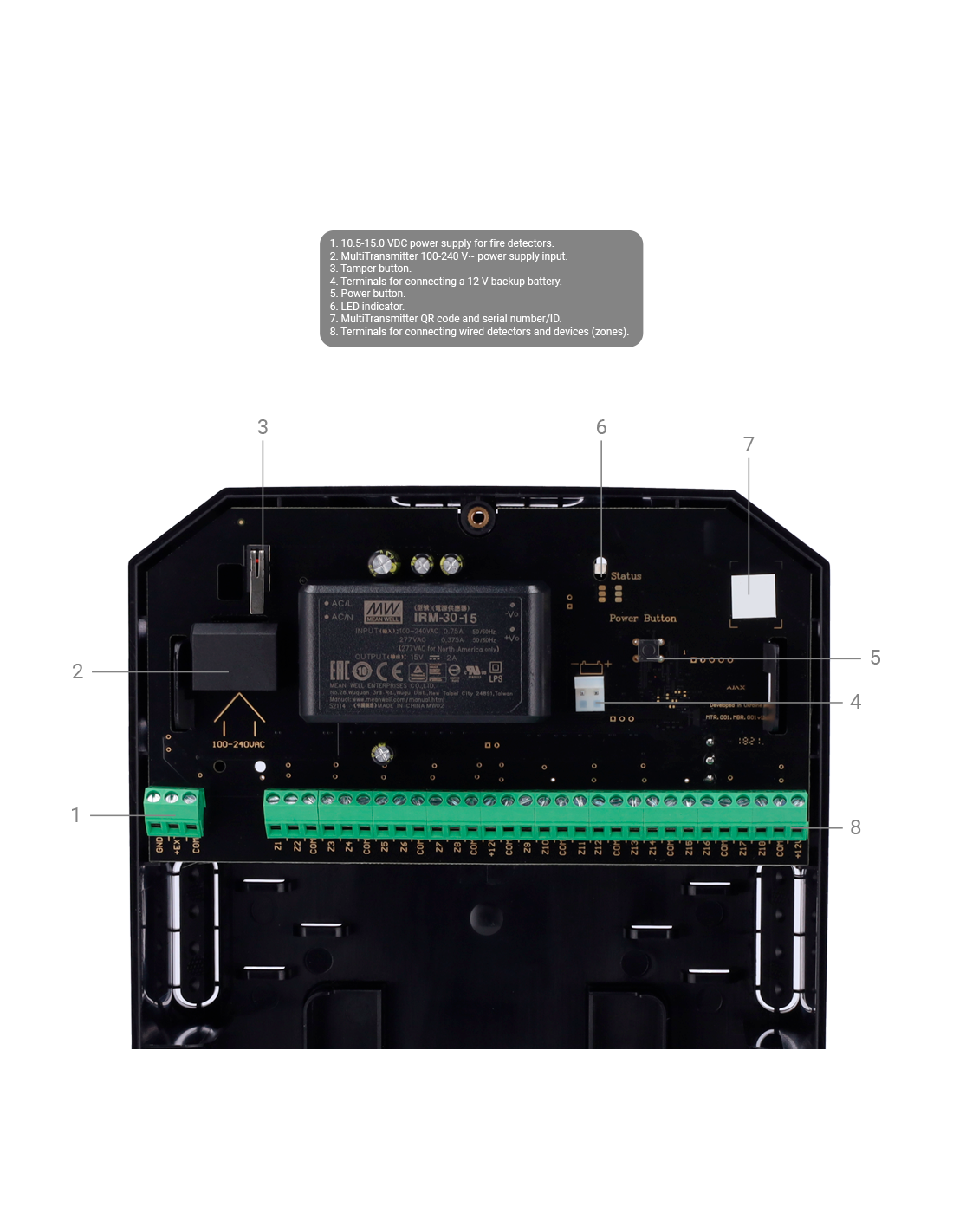

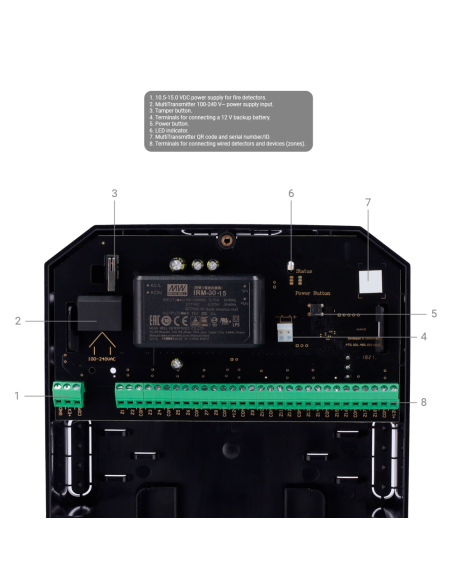

Carte électronique MultiTransmitter Jeweller, boîtier, câble secteur, câble de connexion batterie 12 V, kit de fixation, guide de démarrage rapide.
