Schneider - R9EXV - Resi9 XE - peigne vertical pour interrupteur différentiel XE - 25 à 63A

Peigne vertical Resi9 XE pour interrupteur différentiel XE - 25 à 63 A

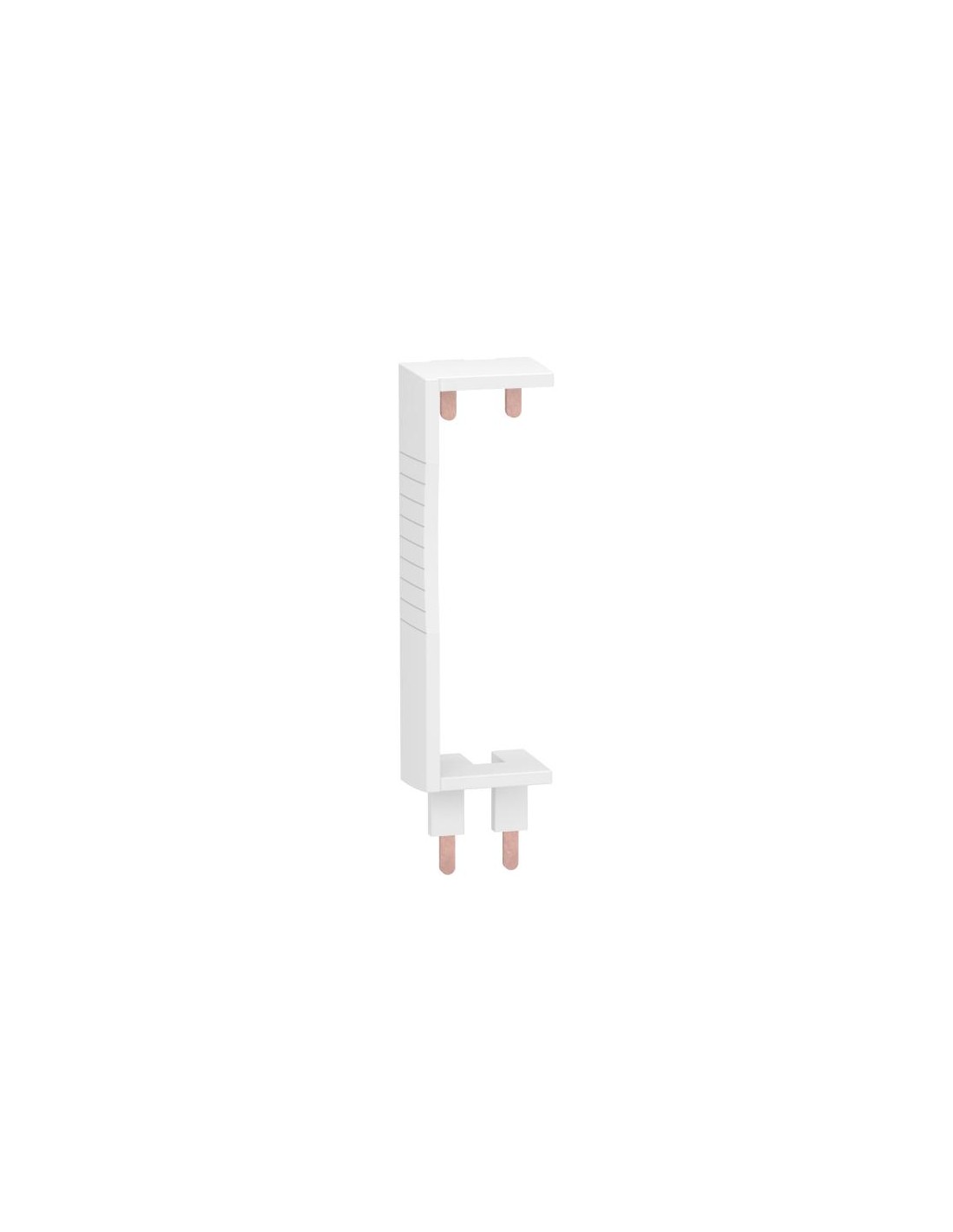

Le peigne vertical Schneider Electric R9EXV assure l'alimentation des interrupteurs différentiels Resi9 XE entre eux, d'une rangée à l'autre du tableau électrique. Il connecte deux rangées d'interrupteurs différentiels et s'utilise avec le kit de raccordement réf. 14905 ou des câbles souples pour la liaison avec les borniers Ph/N d'alimentation du coffret Resi9.

Caractéristiques techniques

• Référence : R9EXV
• Gamme : Resi9 XE
• Appareil de tête : interrupteur différentiel Resi9 XE ID de 25 à 63 A
• Pôles : 1P+N
• Courant assigné d'emploi (Ie) : 63 A
• Tension assignée d'emploi (Ue) : 230 V CA 50 Hz Ph/N
• Tension assignée d'isolement : 250 V CA
• Entraxe : 130 mm (dimension du pas en hauteur)
• Largeur : 4 pas de 9 mm (36,5 mm)
• Dimensions : H 141 x L 36,5 x P 24,5 mm
• Mode d'installation : verticale, superposable
• Compatibilité : interrupteurs différentiels XE, coffrets Resi9 13 et 18 modules
• Couleur : blanc RAL 9003
• Norme : EN/CEI 60695-2-1 - CE

Avantages

Ce peigne améliore le confort de pose et favorise le gain de place dans le coffret : plus besoin de câbler chaque rangée individuellement depuis le bornier. La connexion est rapide, fiable et esthétique. Existe également en entraxe 150 mm (réf. R9EXV150).
